第二種 電気工事士の過去問「第34107問」を出題

問題

図は、鉄骨軽量コンクリート造の工事、事務所および倉庫の配線図である。
⑮で示す回路の絶縁抵抗値を測定するものは。
配線図
 1 .
回答選択肢の画像
 2 .
回答選択肢の画像
 3 .
回答選択肢の画像
 4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成29年度下期 配線図 )

この過去問の解説(2件)

評価する
0
評価しない
[4]が正解です。

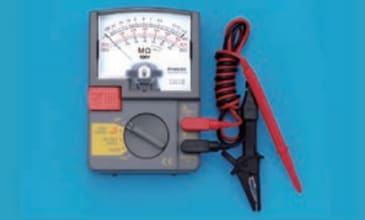

絶縁抵抗の測定には、
「絶縁抵抗計(メガー)」
を使用します。

ちなみに、

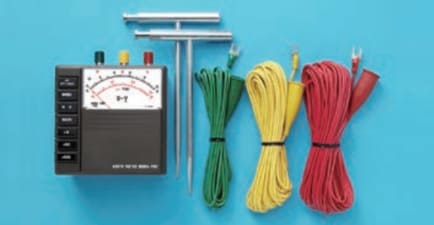

[1]は「接地抵抗計(アーチテスタ)」
接地抵抗の測定に使用します。

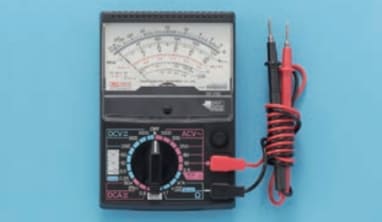

[2]は「回路計(テスタ)」
交流電圧、直流電圧、直流電流、抵抗の
測定に使用します。

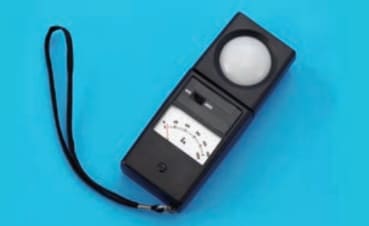

[3]は「照度計」
照度の測定に使用します。
評価後のアイコン
2019/02/10 16:30
ID : otxxtrdw
解答履歴は保存されていません。
解答履歴を保存するには、会員登録(無料) が必要です。
付箋メモを残すことが出来ます。
評価する
0
評価しない
「4」が正答です。

絶縁抵抗計は「MΩ」の表示と中央左の赤いボタンが特徴です。
評価後のアイコン
2019/01/19 18:35
ID : uoobqeqp
