問題

図は、木造3階建住宅の配線図である。

⑪で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVFl.6とし、写真に示すリングスリーブ中央の〇、小、中は接続後の刻印を表す。
配線図

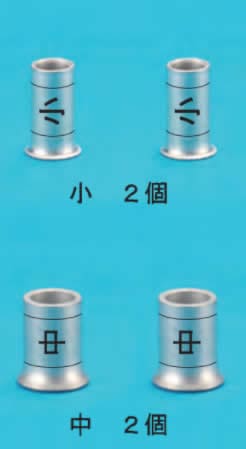

 1 .
回答選択肢の画像

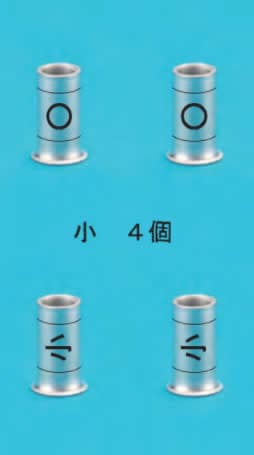

 2 .
回答選択肢の画像

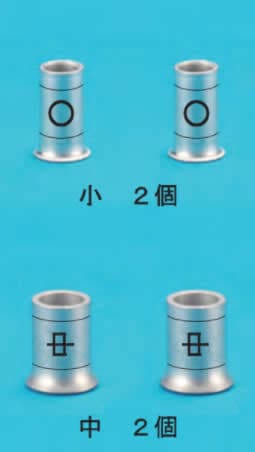

 3 .
回答選択肢の画像

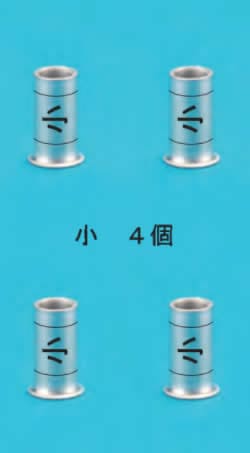

 4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成28年度上期 配線図 )
解答履歴は保存されていません。
解答履歴を保存するには、会員登録(無料) が必要です。
過去問ドットコムは他のページから戻ってきた時、
いつでも続きから始めることが出来ます。

この過去問の解説(1件)

評価する
0
評価しない
使用する電線は1.6mmで解答にあるリングスリープの大きさは「小」と「中」の2種類あるところに着目してください。

リングスリープが中サイズということは電線が5から6本使用するという事になりますが、配線図では4本しか用いない事がわかります。

ここで消去法で「1」か「4」に絞られます。

次に接続後の刻印が丸か小かで分かれますが、これも配線図で2本と4本とに分かれているのがわかるので、答えは「1」となる事がわかります。
