第二種電気工事士の過去問「第29044問」を出題

問題

[ 設定等 ]
図は、木造3階建住宅の配線図である。

この配線図で、使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
配線図


【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成28年度上期 配線図 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
7
評価しない
「3」が正答です。

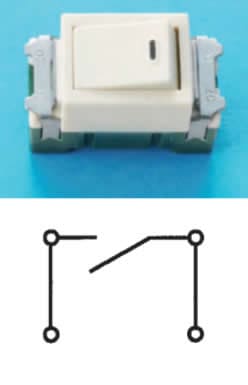

1は単極スイッチで●が図記号です。

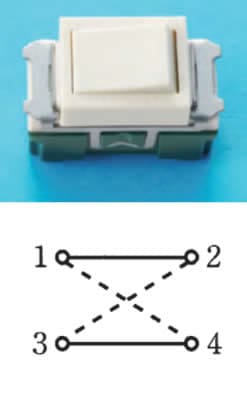

2は4路スイッチで●に4が記載されている図記号です。

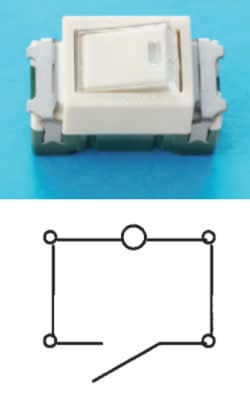

3は位置表示灯内蔵スイッチで●にHが記載されている図記号です。

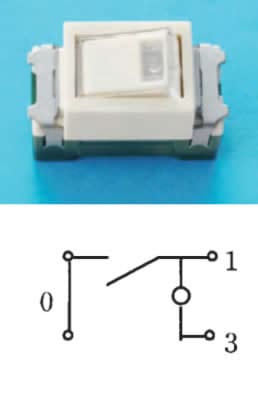

4は確認表示灯内蔵スイッチで●にLが記載されている図記号です。

配線図を見ると、この中で「3」が使用されていないことが分かります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
3
評価しない
それぞれを図記号に置き換えて配線図を確認して見ます。
「1」は黒丸です
「2」は黒丸の隣に4
「3」は黒丸の隣にH
「4」は黒丸の隣にL

確認して配線図になかったものは「3」なので答えは「3」となります。
評価後のアイコン
評価する
2
評価しない
[1] 「単極スイッチ」…●
[2] 「4路スイッチ」…●4
[3] 「位置表示灯内蔵スイッチ」…●H
[4] 「確認表示灯内蔵スイッチ」…●L

配線図の中にない図記号は、「位置表示灯内蔵スイッチ」ですので、

[3]が正解となります。
