第二種電気工事士の過去問「第37859問」を出題

問題

[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関するそれぞれの問いに対して、答えを1つ選びなさい。
配線図

⑰で示すプルボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用す電線はすべてIV1.6とする。
   1 .

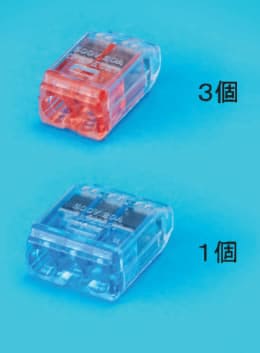

回答選択肢の画像
   2 .

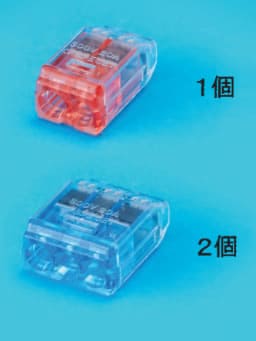

回答選択肢の画像
   3 .

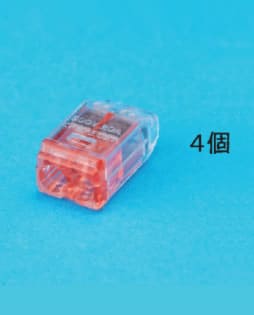

回答選択肢の画像
   4 .

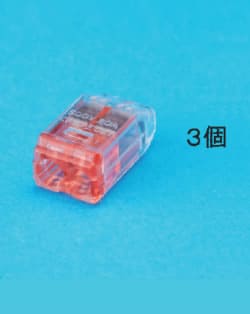

回答選択肢の画像
( 第二種 電気工事士試験 平成30年度上期 配線図 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
1
評価しない
「2」が正答です。

複線図を描いて組み合わせを確認します。

複線図を描くと、
①VVF1.6mmの3本接続が1箇所
②VVF1.6mmの2本接続が3箇所
となり、正しい組み合わせは「2」であることが分かります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない
正解は2.になります。

まず、プルボックス内に9本電線がきます。

・3路スイッチ回路のあそび線4本

・照明器具(負荷)の+-4本

・スイッチ電源1本

したがって、下記の通りの接続になります。

・3路スイッチ回路のあそび線同士の接続(2本ずつ)・・・2ヶ所

・スイッチ電源と照明器具(負荷)の+(3本)・・・1ヶ所

・照明器具(負荷)の-同士(2本)・・・1ヶ所


評価後のアイコン
評価する
0
評価しない
配線図より
2本用の電線コネクタを使用するのが
3路スイッチの結線×2
照明器具からマイナスへの結線

3本用の電線コネクタを使用するのが
スイッチから照明器具(ア)への結線
という事が読み取れます。
なので
【2】の写真が正解になります。
評価後のアイコン
