第二種電気工事士の過去問 令和元年度下期 配線図 問44

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600 Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にある点滅器は、「JISC0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「 0 」の端子には、電源側又は負荷側の電線を結線する。

⑭で示す部分に取り付ける機器は。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和元年度下期 配線図 問44 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (3件)

16

図記号の問題です。

問題の配線図⑭は、漏電遮断器の記号です。

1番は、電磁開閉器です。

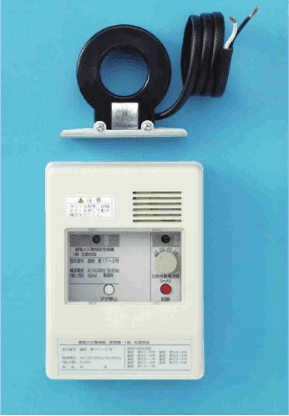

2番は、零相変流器と漏電火災警報器です。

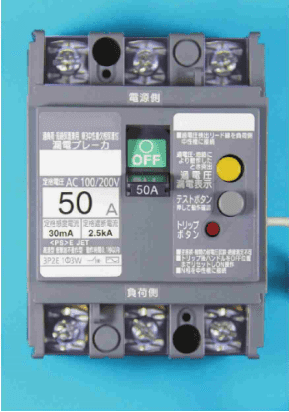

3番は、漏電遮断器です。

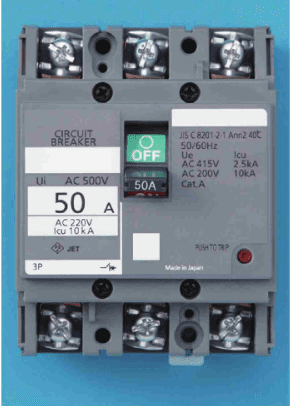

4番は、遮断機です。

よって、正解は3番です。

付箋メモを残すことが出来ます。
10

図記号に関する問題です。

配線図中の⑭は、過負荷保護付漏電遮断器を表しています。過負荷保護付漏電遮断器には、テストボタンがついています。ゆえに、3番が正解となります。

【追記】

1番は電磁開閉器です。

2番は零相変流器と漏電火災警報器です。

4番は配線用遮断器です。

7
電気器具に関する問題です。

⑭は漏電遮断器になります。


漏電遮断器と配線用遮断器の見分け方

漏電遮断器:漏電表示、テストボタンがある

配線用遮断器:右側に漏電表示、テストボタンがない

正解:③
