第二種電気工事士の過去問
平成26年度下期
配線図 問42

図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。
配線図

【注意】
1．　屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．　選択肢（答え）の写真にあるコンセントは、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．　配電盤、分電盤及び制御盤の外箱は金属製である。
6．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
7．　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

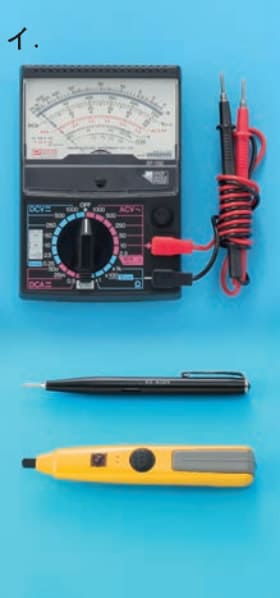

⑫で示すコンセントの電圧と極性を確認するための測定器の組合せで、正しいものは。
