第二種電気工事士の過去問 平成28年度下期 配線図 問50

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場の配線図である。
配線図

【注意】
1. 屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセントは、「一般形(JIS C 0303:2000 構内電気設備の配線用図記号)」を使用している。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図で、使用されているコンセントとその個数の組合せで、正しいものは。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成28年度下期 配線図 問50 )

この過去問の解説 (3件)

評価する
11
評価しない
「1」は接地端子付コンセント
「2」は接地極付接地端子付コンセント
「3」は接地極付コンセント
「4」は接地端子付雨型抜け止め形コンセント

使用されているのは「2」と「3」で、個数が合致しているのは「2」となります。

よって答えは「2」となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
6
評価しない
「2」が正答です。

2の単相100V用15A接地極付接地端子付コンセントが1個、3の単相100V用15A接地極付2口コンセントが1個使用されています。

3は1個のみしか使用されておらず、2が正答であることが分かります。
評価後のアイコン
評価する
4
評価しない
図記号に関する問題です。

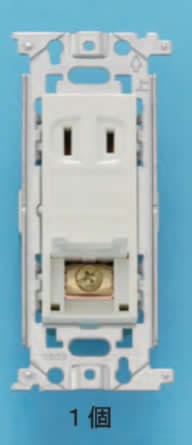

1番は1口の接地端子付コンセントです。コンセントの記号に「ET」という添え字をつけて表します。

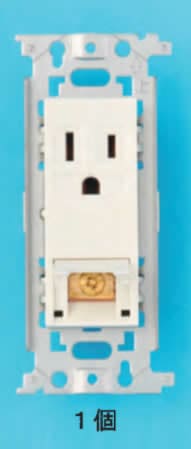

2番は1口の接地極付接地端子付コンセントです。コンセントの記号に「EET」という添え字をつけて表します。

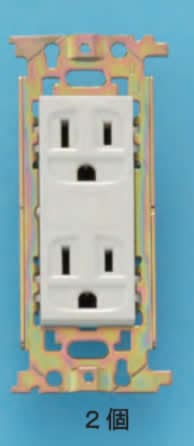

3番は2口の接地極付コンセントです。コンセントの記号に「2 E」という添え字をつけて表します。

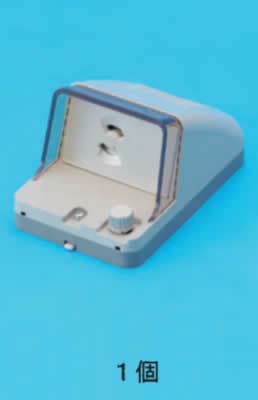

4番は1口の接地端子付防水型抜け止め形コンセントです。コンセントの記号に「LK ET WP」という添え字をつけて表します。

配線図中にあるコンセントの数を数えると、正解は2番であることがわかります。
