第二種電気工事士の過去問
平成29年度下期
配線図 問41

図は、鉄骨軽量コンクリート造の工場、事務所および倉庫の配線図である。
配線図

【注意】
1．　屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4．　選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

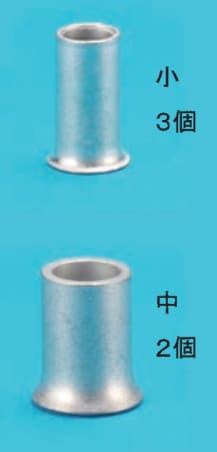

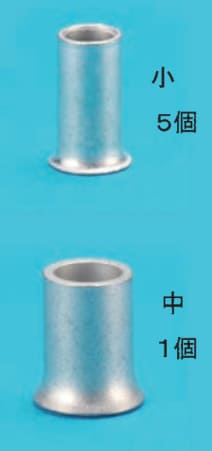

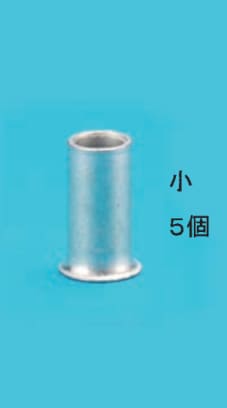

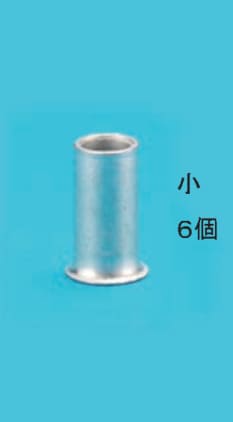

⑪で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はすべてVVF1.6とする。
