第二種電気工事士の過去問 令和3年度上期 午前 配線図 問41

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑪で示す図記号の機器は。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午前 配線図 問41 )

この過去問の解説 (3件)

評価する
8
評価しない

正解は3です。

この問題は、⑪で示す図記号の

機器の名称を選択する問題です。

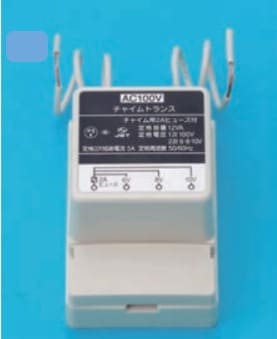

⑪の機器は丸の中にTの文字があるので、

チャイムトランスです。

チャイムトランスとは、チャイム用の変圧器で、

100Vを入れると6、8,10Vの交流電圧が出力されます。

配線図から、ボックスからチャイムに

配線しているところからも判断可能です。

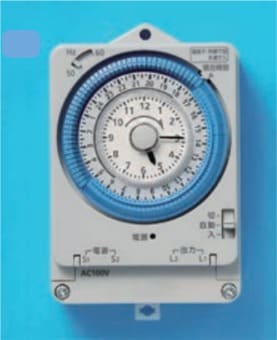

1はタイムスイッチで、図記号は

四角の中にTSの文字です。

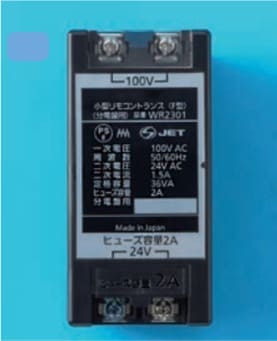

2はリモコントランスで、図記号は

丸の中にTの文字でRの文字が付記されます。

4はシーケンス制御用の小型タイマで、

図記号は丸のみです。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない

1はタイムスイッチで、記号は四角にTSです。

1日のうち決まった時間で照明などを点灯させるための機器です。

2はリモコントランスで、記号は◯の中にTでRを付記します。

リモコンスイッチ用回路に使うための電源電圧を下げるものです。

3はチャイムトランスで、記号は◯の中にTです。

チャイム用に電源電圧を下げるものです。

4はタイマーです。制御盤内の回路に用いて、動作を遅延させるために使います。

電気工事士試験で学習する回路には出てきません。

よって正解は3です。写真をよく見ると本体に書いてます。

評価後のアイコン
評価する
1
評価しない

正解は3です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯図記号、その現物写真、名称、および用途を暗記している。

このような暗記問題は点がとりやすいため、

取りこぼすことがないように暗記しましょう。

図面⑪の図記号は小型変圧器です。

ベルやチャイムに使用される電圧は電源からの電圧では動作しないため、

ベルやチャイムで使用できる電圧に変換する時に

小型変圧器を使って電源電圧を変圧します。

図面からこの小型変圧器のそばにチャイムがあるため、

この小型変圧器はチャイム用の小型変圧器(チャイムトランス)になります。

解答1の写真はタイムスイッチのため間違っています。

解答2の写真はリモコントランスのため間違っています。

解答3の写真はチャイムトランスのため正解です。

解答4の写真は小型タイマーのため間違っています。

よって正解は3になります。
