第一種電気工事士の過去問
平成28年度（2016年）
配線図問題 問44

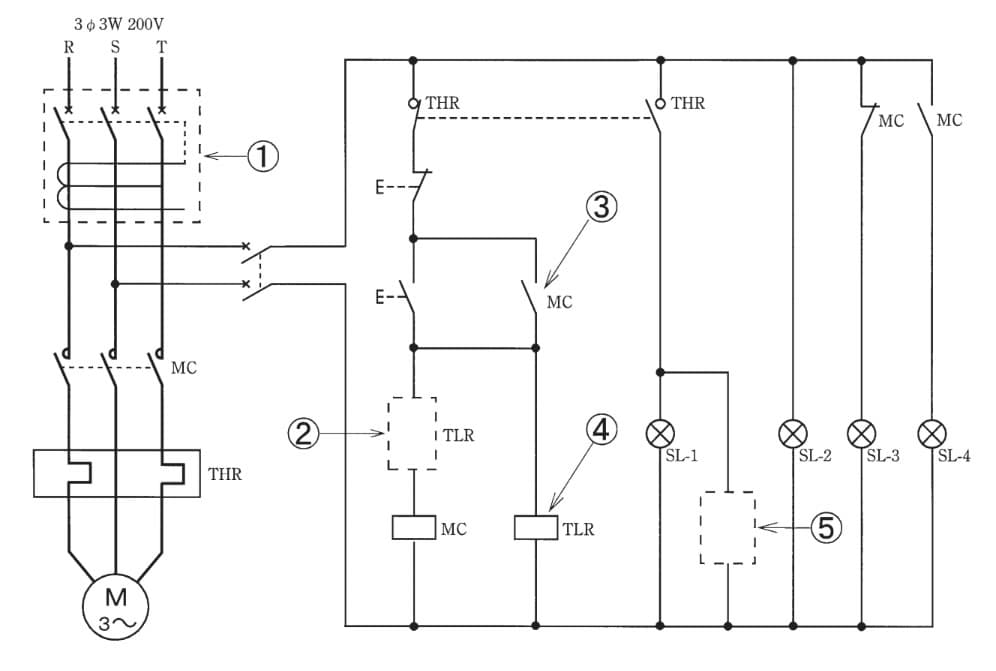

この問題では、④で示されたTLRの写真として正しいのはどれか訊いています。

1.シーケンス回路など小型の電子回路で使用されるリレーの写真になります。

2.写真で示された機器は、電磁接触器（MC）になります。

3.写真はタイマになりますが、3番のタイマは始動時間も設定するタイプのものになり問題の条件と反するため誤りです。

4.写真のタイマは、設定した時間で切れるという機能を有したTLRになるので正しいです。

よって正解は、4番になります。

ＴＬＲは「タイマー(限時継電器)」です。
限時継電器は４番です。

④には、設定した時間が経過したら切れるタイマーが入ります。

1.リレーの写真であるため誤りです。

2.電磁接触器の写真であるため誤りです。

3.開始、停止とも設定できるタイマーのため誤りです、

4.設定時間できれるタイマーのため正解です。

従いまして、答えは４番です。
