第二種 電気工事士の過去問 第10087問 出題

問題

単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

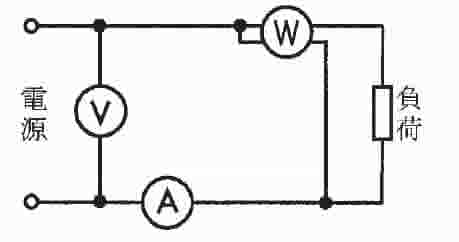

 1 .
回答選択肢の画像

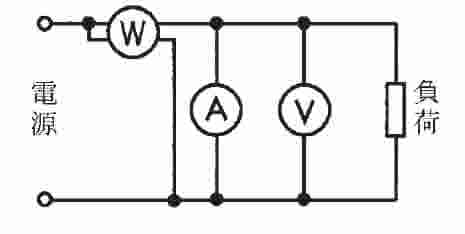

 2 .
回答選択肢の画像

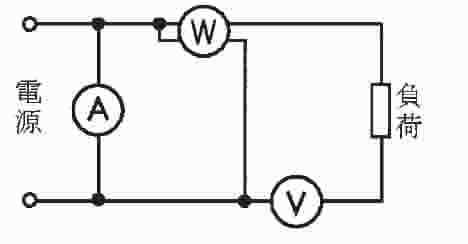

 3 .
回答選択肢の画像

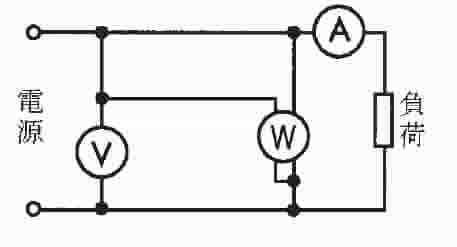

 4 .
回答選択肢の画像

この第二種 電気工事士 過去問の解説(2件)

評価する
1
評価しない
電流計は直列に、電圧計は並列に接続します。また、電力計は直列につなぐ部分と並列につなぐ部分があります。
上記の条件に合う組み合わせ、正解は「1」となります。
評価後のアイコン
2016/05/03 23:37
ID : nmcbwpgvua
付箋メモを残すことが出来ます。
評価する
0
評価しない
答えは「1」となります。

まず負荷に対して並列に接続しなければならないのが電圧計で、直列に接続するのが電流計となります。

そして電流コイルを直列に負荷と繋げて、電圧コイルは並列に負荷と繋げるのが電力計となります。

評価後のアイコン
2015/07/12 11:01
ID : xvnfwkmc
