第二種電気工事士の過去問平成23年度下期一般問題問24

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、「条件を設定して出題する」をご利用ください。

[ 設定等 ]

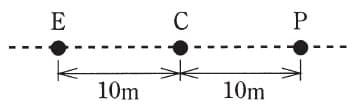

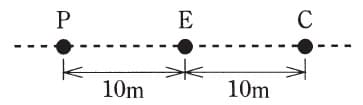

直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、適切なものは。

1 .

2 .

3 .

4 .

（第二種電気工事士試験平成23年度下期　問24 ）

このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
「条件を設定して出題する」をご利用ください。

直読式接地抵抗計を使って接地抵抗を計測する場合、Eを接地極につなぎ、補助接地極、電流を順に一直線になるようにつなぎます。
また、相互の間隔は、10メートルです。

付箋メモを残すことが出来ます。

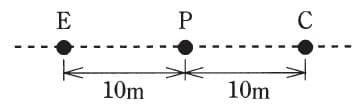

非接地測定極Eと補助接地極P（電圧用）との間が10m、補助接地極P（電圧用）と補助接地極C（電流用）との間が10mになるように配置します。
したがって、「３」が正解となります。

答えは「３」となります。

それぞれ空ける間隔は10mずつ取るようにし、E→P→Cの順に横一列で配置して計測します。
