第二種電気工事士の過去問「第34108問」を出題

問題

[ 設定等 ]
図は、鉄骨軽量コンクリート造の工事、事務所および倉庫の配線図である。
⑯で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組み合わせで、正しいものは。

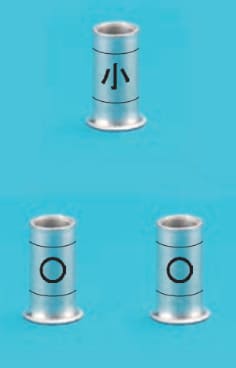

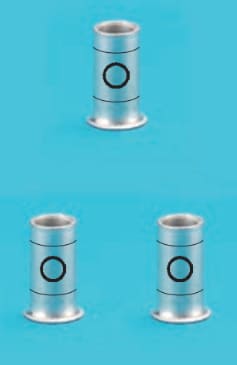

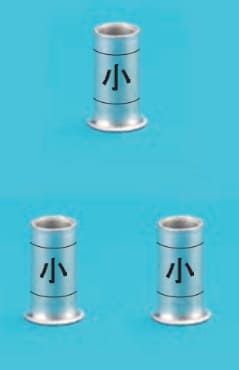

ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の〇、小は接続後の刻印を表す。
配線図
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成29年度下期 配線図 )

この過去問の解説 (2件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
2
評価しない

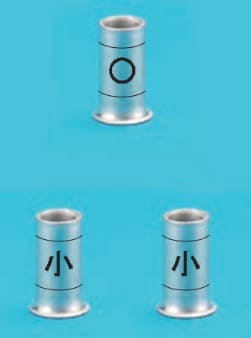

【1】〇の刻印が1つ、小の刻印が2つ
が正解になります。

問題のジョイントボックスの箇所の複線図を書くと、リングスリーブで3本を結線するものが2つ。
2本を結線するものが1つとなります。
問題では「使用する電線はすべてVVF1.6とする」とあります。
VVF1.6mmを2本結線する場合の刻印は〇に。
3本結線する場合は小の刻印となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない
「1」が正答です。

⑯のボックス内は、複線図を描くと、3本の接続が2箇所と2本の接続が1箇所あります。

リングスリーブ小3個を使用して圧着接続した場合、刻印は3本の接続が「小」2本の接続が「○」となります。
評価後のアイコン
