問題
第二種 電気工事士試験 平成29年度下期 配線図 問47 （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造の工場、事務所および倉庫の配線図である。
配線図
【注意】
1． 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2． 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3． 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4． 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5． ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6． 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑰で示す地中配線工事で使用する工具は。
配線図
【注意】
1． 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2． 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3． 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4． 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5． ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6． 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑰で示す地中配線工事で使用する工具は。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
が正解になります。
図面より、配管の表記は（PF）となっています。
PF管は「合成樹脂製可とう電線管」の事になります。
これを切断する際に使用される工具になります。
その他の画像ですが
【１】パイプベンダ
薄鋼及び厚鋼電線管を曲げる際に使用されます。

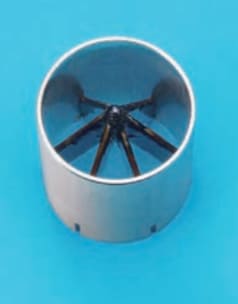

【３】面取り器
切断した配管の小口の面取りをする際に使用されます。

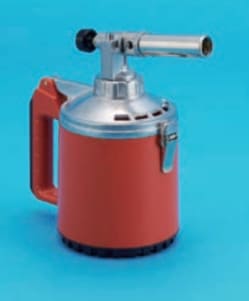

【４】トーチランプ
合成樹脂管を炙り、配管を曲げたり、角度をとる時に使用されます。
参考になった数27
この解説の修正を提案する
02
⑰で示す地中配線工事は、
配線図によると、
「CV 5.5-2C（PF）」
とありますので、
「合成樹脂製可とう電線管（PF管）」を
使用する工事ということが分かります。
よって、

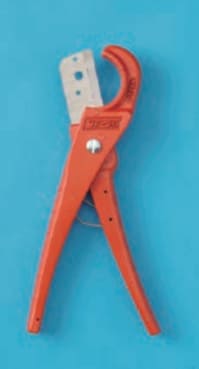

PF管を切断するときに使われる
「樹脂フレキシブル管カッタ」
を使用します。
なお、
[１]は「パイプベンダ」
金属管を曲げるときに使用します。
[３]は「面取器」
硬質塩化ビニル電線管の
外側と内側の面取りをする時に使用します。
[４]は「トーチランプ」
VE管を曲げるときに使用します。
参考になった数11
この解説の修正を提案する
03
⑰で示されている管は、(PF)と表記されているのでPF管です。PF管で使用する工具は、樹脂フレキシブル管カッタで、PF管の切断に使用します。
参考になった数2
この解説の修正を提案する
