図は、鉄骨軽量コンクリート造の工事、事務所および倉庫の配線図である。
⑲で示す図記号の器具は。
配線図
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成29年度下期 配線図 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
4
評価しない
【1】が正解です。
⑲に示されている記号は「コンデンサ」を表すものです。

その他の選択肢は
【2】変圧器
電圧を昇圧させてより大きな電圧を出力するために使用されます。

【3】漏電火災警報器
漏電時に火災のおそれのある建物(木造建築物等)で使用されます。
漏電時に警報でしらせる機器になります。

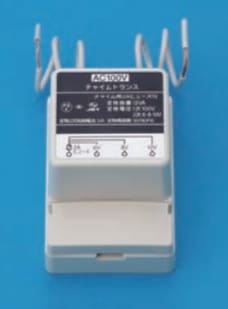

【4】チャイムトランス
玄関のチャイム等に使用されるトランスです。
100Vでは高電圧過ぎますので、このトランス(変圧器)を使用し減圧する事で機器を使用します。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
3
評価しない
[1]が正解です。

⑲の図記号は、
「コンデンサ」を表します。
[40μF]はコンデンサの容量を意味します。

コンデンサは、電動機回路などの
負荷の力率改善に使われます。

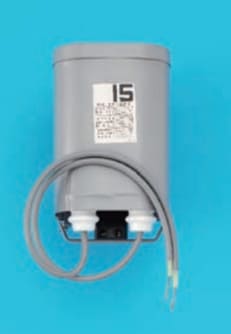

[2]は「ネオン変圧器」
ネオン放電灯を点灯させるための
高電圧を出力するのに使われます。
写真には「15」とありますので、
15kV出力できます。

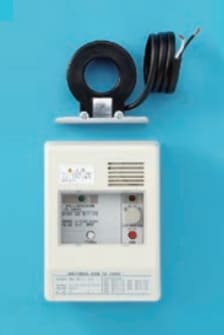

[3]は「漏電火災警報器」
本体と零相変流器を組み合わせて使用します。
零相変流器が漏電(地絡電流)を
検出すると、保体が警報を発します。

評価後のアイコン
評価する
0
評価しない
「1」が正答です。

⑲の図記号はコンデンサで、コンデンサは「μF」の文字が書かれているのが目印です。
