第二種電気工事士の過去問「第37858問」を出題

問題

[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関するそれぞれの問いに対して、答えを1つ選びなさい。
配線図

⑯で示すプルボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、すべてIV1.6とする。

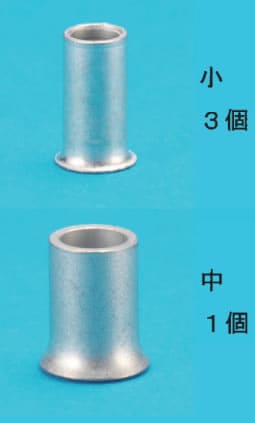

   1 .
回答選択肢の画像
   2 .
回答選択肢の画像

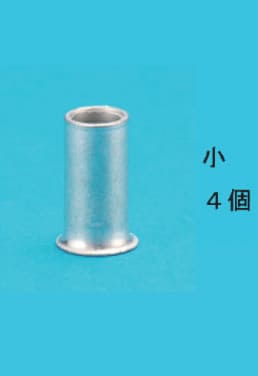

   3 .
回答選択肢の画像

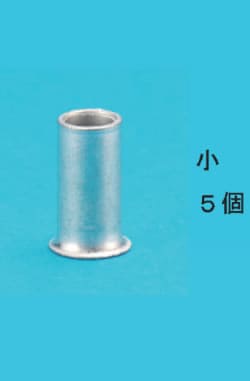

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成30年度上期 配線図 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
6
評価しない
配線図から
IV1.6mmが2本の結線箇所が
電源線(+)から3路スイッチへの結線
3路スイッチから3路スイッチへの結線×2
スイッチを経由してきた(+)と照明器具への結線

IV1.6mmが3本の結線箇所が
照明器具から電源線(-)への結線
となります。
小スリーブは1.6mmは4本まで圧着が可能ですので
【4】の小スリーブが5個というのが正解になります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない
正解は4.になります。

まずは、プルボックス内の電線を下記に表します。

・電源+-の2本
・照明器具+-の2本
・3路スイッチ回路のあそび線が4本
・スイッチ電源+の1本
・スイッチへの電源の1本

次に、接続同士を下記に表します。

・電源+とスイッチへの電源・・・小
・3路スイッチ回路のあそび線同士・・・小×2
・スイッチ電源+と照明器具+・・・小
・電源-と照明器具-・・・小

したがって、小スリーブ5個になります。
評価後のアイコン
評価する
1
評価しない
「4」が正答です。

複線図を描いて選択していきます。

複線図を描くと、以下のことが分かります。

①VVF1.6mmが3本接続する箇所が1箇所
②VVF1.6mmが2本接続する箇所が4箇所

①②より接続は合計5箇所あり、且つ中スリーブはVVF1.6mmが5~6本接続の場合に使用するため、
該当する組み合わせは、「4」のみとなります。
