第二種電気工事士の過去問 平成26年度上期 配線図 問47

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造1階建住宅の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

⑰で示す図記号の器具は。
配線図

【注意】
1.  屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2.  屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.  漏電遮断器は、定格感度電流30[mA]、動作時間0.1秒以内のものを使用している。
4.  選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5.  ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6.  3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像

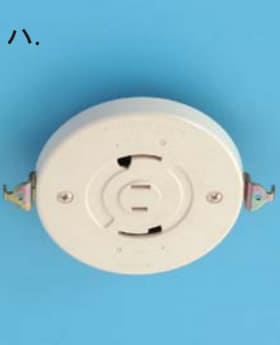

   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成26年度上期 配線図 問47 )

この過去問の解説 (3件)

評価する
15
評価しない
答えは「2」となります。

まず図面から風呂場に設置されている事を想像しただけでも解ける問題かと思います。

「2」は天井用の換気扇で「1」の火災警報器や「3」の天井用の引掛形コンセントに「4」のプルスイッチ付壁用換気扇などは風呂場にはまず設置する事はありません。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
4
評価しない
正解は 2 になります。

(17)で示す図記号の器具は2の天井用換気扇です。

1は火災警報器です。
3は天井用引掛形コンセントです。
4はプルスイッチ付壁用換気扇です。
評価後のアイコン
評価する
3
評価しない
天井埋め込み型の換気扇を示すシンボルとなります。「2」がそれに該当します。
「1」住宅用火災警報器です。
「3」コンセント付引掛シーリングです。
「4」壁取付型換気扇です。
したがって、「2」が正解となります。
