第二種電気工事士の過去問
平成26年度下期
配線図 問47

図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。
配線図

【注意】
1．　屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．　選択肢（答え）の写真にあるコンセントは、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．　配電盤、分電盤及び制御盤の外箱は金属製である。
6．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
7．　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

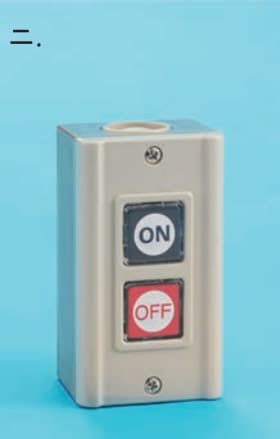

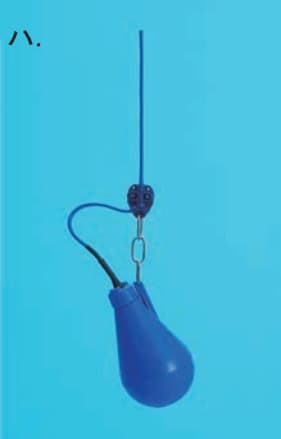

⑰で示す図記号の器具は。
