第二種電気工事士の過去問
平成27年度上期
配線図 問44

図は鉄骨軽量コンクリート造店舗平屋建の配線図である。

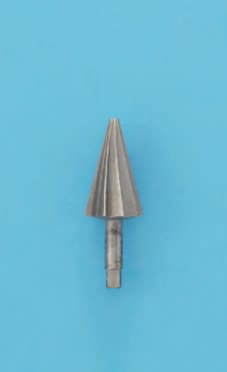

⑭で示す屋外部分の接地工事を施すとき、一般的に使用されることのないものは。

【注意】
1.屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4.選択肢（答え）の写真にあるコンセント及び点滅器は、JIS C0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
