第二種電気工事士の過去問
平成27年度下期
配線図 問41

図は、木造2階建住宅の配線図である。

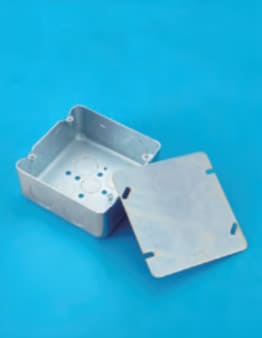

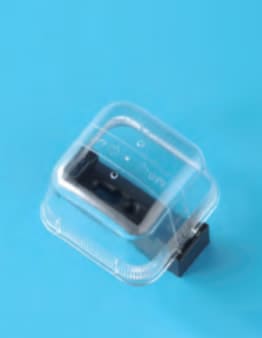

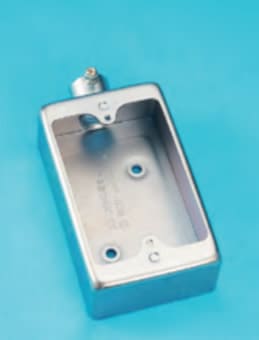

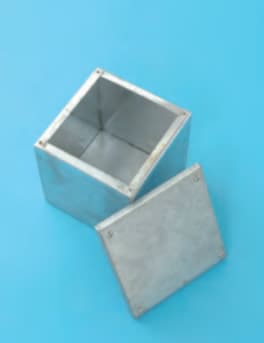

⑪で示す図記号のものは。

【注意】
1.屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4.選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
