第二種電気工事士の過去問 平成27年度下期 配線図 問42

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造2階建住宅の配線図である。
⑫で示す図記号の器具は。

【注意】
1.屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4.選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成27年度下期 配線図 問42 )

この過去問の解説 (3件)

評価する
16
評価しない
「2」が正答です。

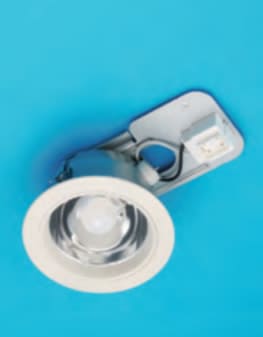

図記号(DL)はダウンライトです。

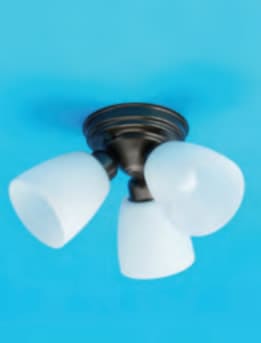

1.はシーリングライト(CL)

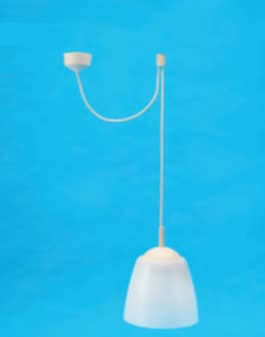

3.はペンダント

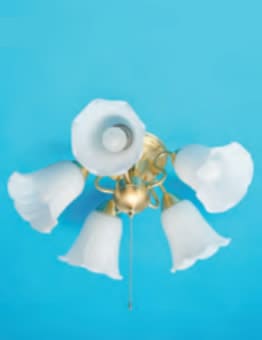

4.はシャンデリア(CH)

照明の図記号は書かれている文字と照明の種類を対応させて覚えておくと覚えやすいです。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
8
評価しない
【2】
が正解になります。
配線図では〇の中に「DL」と表記されています。
これはダウンライトを表します。
ダウンライトは埋め込みの器具ですので選択肢の中の画像では【2】しかありません。


その他の選択肢ですが
【1】は「シーリングライト(CL)」
【3】は「ペンダントライト(-)」
【4】は「シャンデリア(CH)」
となります。
評価後のアイコン
評価する
1
評価しない
「1」はシーリングライト
「2」は埋込器具形照明
「3」はペンダント
「4」はシャンデリア

となるので、答えは「2」となります。
評価後のアイコン
