第二種電気工事士の過去問 平成27年度下期 配線図 問44

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造2階建住宅の配線図である。
⑭で示す図記号の器具は。

【注意】
1.屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4.選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
問題文の画像

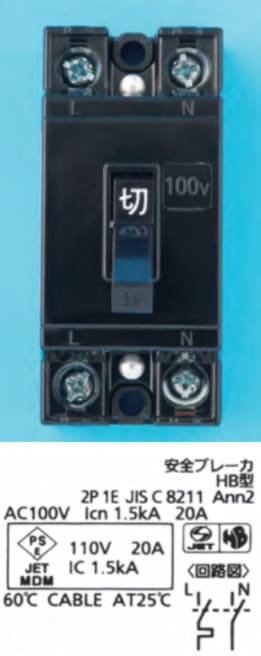

   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成27年度下期 配線図 問44 )

この過去問の解説 (3件)

評価する
16
評価しない
先ずは消去法で漏電遮断器が付いている「2」と「4」は除外できると思います。

そして、200/100V用2極2素子が使われているので「1」の100V用も除外できます。

よって答えは「3」となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない
配線図より
遮断器は
「B」
その上に書かれている表記は
「200V2P20A」
とあります。
「B」は配線用遮断器を表します。
また200Vの回路である事がわかりますので。
配線用遮断器で2P2E(100/200V)
の遮断器を選べば良い事になります。

よって正解は
【3】
となります。

評価後のアイコン
評価する
5
評価しない
「3」が正答です。
まず図記号にBと書かれているので、配線用遮断器であることが分かります。
配線用遮断器は1、3のみになります。また、2P20Aと書かれているので2極20Aであることも分かります。
この配線用遮断器は、200V回路で使用されているので200V回路でも使用できる配線用遮断器3が正答となります。
評価後のアイコン
