第二種電気工事士の過去問 平成27年度下期 配線図 問45

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造2階建住宅の配線図である。
⑮で示す部分の配線工事に必要なケーブルは。ただし、使用するケーブルの心線数は最少とする。

【注意】
1.屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4.選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
問題文の画像

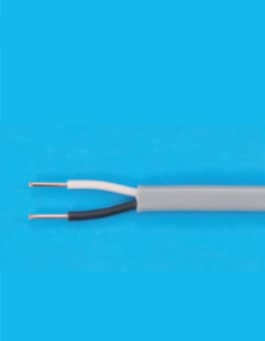

   1 .
回答選択肢の画像

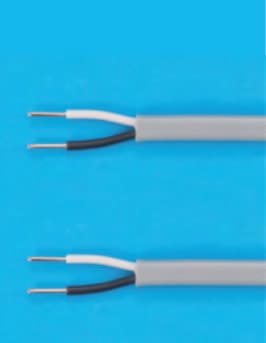

   2 .
回答選択肢の画像

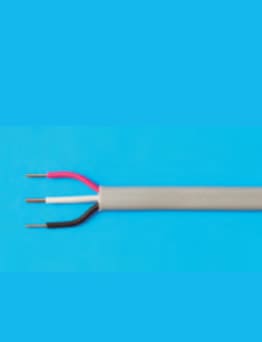

   3 .
回答選択肢の画像

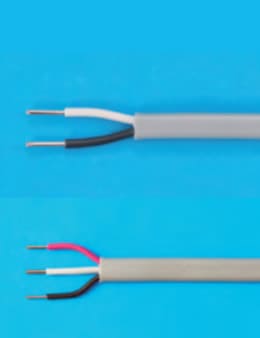

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成27年度下期 配線図 問45 )

この過去問の解説 (3件)

評価する
14
評価しない
まずシンプルに黒と白の線が給電用としてあり、コのスイッチから戻ってきた線が追加されて3本という形になります。

複線図を描けば確実ですが、イメージだけでも解けるかと思います。

よって答えは「2」となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない
「2」が正答です。

複線図を書くと心線数は3本で3心ケーブル1本使用すると最小電線本数となります。
評価後のアイコン
評価する
3
評価しない
複線図を書くとわかりやすいと思われます。
玄関周りのスイッチと照明のジョイント箇所になりますが廊下の照明器具にもスイッチからの電線が必要になりますので
電源線2本
スイッチからの電源線1本
の計3本が最小の本数となります。
よって正解は
【2】
となります。
