第二種電気工事士 過去問
平成28年度上期
問44 (配線図 問44)
問題文
図は、木造3階建住宅の配線図である。
⑭で示す部分の配線工事に必要なケーブルは。
ただし、使用するケーブルの心線数は最少とする。
配線図
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
⑭で示す部分の配線工事に必要なケーブルは。
ただし、使用するケーブルの心線数は最少とする。
配線図
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種 電気工事士試験 平成28年度上期 問44（配線図 問44） （訂正依頼・報告はこちら）
図は、木造3階建住宅の配線図である。
⑭で示す部分の配線工事に必要なケーブルは。
ただし、使用するケーブルの心線数は最少とする。
配線図
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
⑭で示す部分の配線工事に必要なケーブルは。
ただし、使用するケーブルの心線数は最少とする。
配線図
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
問題文より使用しているケーブルはVVFケーブル。
複線図を描くと、ケーブルの最小心線数は2本になります。
参考になった数20
この解説の修正を提案する
02
低圧屋内配線で使用するVVFケーブルとなるので、「２」か「４」のどちらかになります。
さらに複線図にすると２心という事がわかるので、答えは「２」となります。
参考になった数14
この解説の修正を提案する
03
⑬のジョイントボックスの複線図を利用すると、⑭で示す部分の配線は2本必要だということが分かります。
また、問題文よりVVFケーブルを使用していることが分かります。

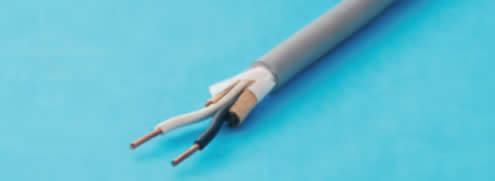

VVRケーブルですので誤りです。

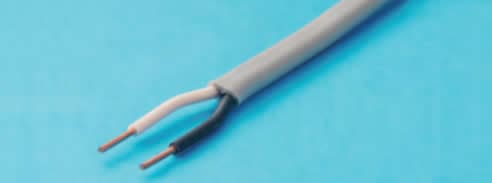

2芯のVVFケーブルですので正解です。

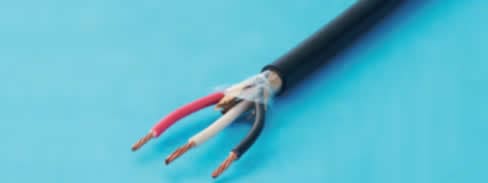

VVRケーブルなので誤りです。

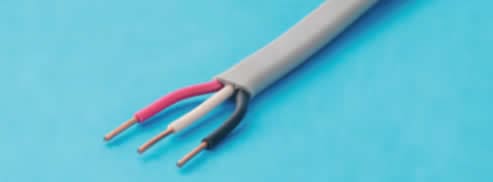

VVFケーブルですが、3芯なので誤りです。
参考になった数0
この解説の修正を提案する
