第二種電気工事士過去問
平成28年度上期
問45 (配線図問45)

問題文

図は、木造3階建住宅の配線図である。

⑮で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はすべてVVF1.6とする。
配線図

【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平型（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。

付箋

イエロー
グリーン
ブルー
レッド

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第二種電気工事士試験平成28年度上期問45（配線図問45）（訂正依頼・報告はこちら）

次の問題へ

正解！素晴らしいです

残念...

この過去問の解説（3件）

「3」が正答です。

問題文より使用する電線はVVF1.6mmであることが分かります。

複線図を描くと、VVF用ジョイントボックス内には、電線を2本接続する箇所が3箇所(小スリーブ使用)。
電線を4本接続する箇所が1箇所(小スリーブ使用)。
電線を6本接続する箇所が1箇所(中スリーブ使用)。

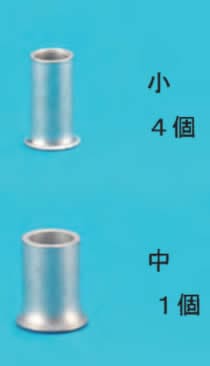

従って、ボックス内には小スリーブが4個、中スリーブが1個使用されます。

参考になった数23

この解説の修正を提案する

次の問題は下へ

答えからみると接点が４箇所と５箇所、リングスリープが小と中とで分かれています。

複線図にして見ると、接点は５箇所で電線の本数は６本交わる箇所がある事がわかります。

よって答えは「３」となります。

参考になった数6

この解説の修正を提案する

⑮で示すジョイントボックスの複線図を書くと、問題より1.6mmの電線を使用することが分かっているので、

1.6mmの電線を2本接続する場所が3か所、1.6mmの電線を4本接続する場所が1か所、1.6mmの電線を6本接続する場所が1か所あることが分かります。

電線とリングスリーブの関係は、

1.6mmの電線を2本接続する場合は小のリングスリーブに〇の刻印を付けます。

1.6mmの電線を4本接続する場合は小のリングスリーブに小の刻印を付けます。

1.6mmの電線を6本接続する場合は中のリングスリーブに中の刻印を付けます。
