第二種電気工事士の過去問 平成29年度上期 配線図 問37

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]

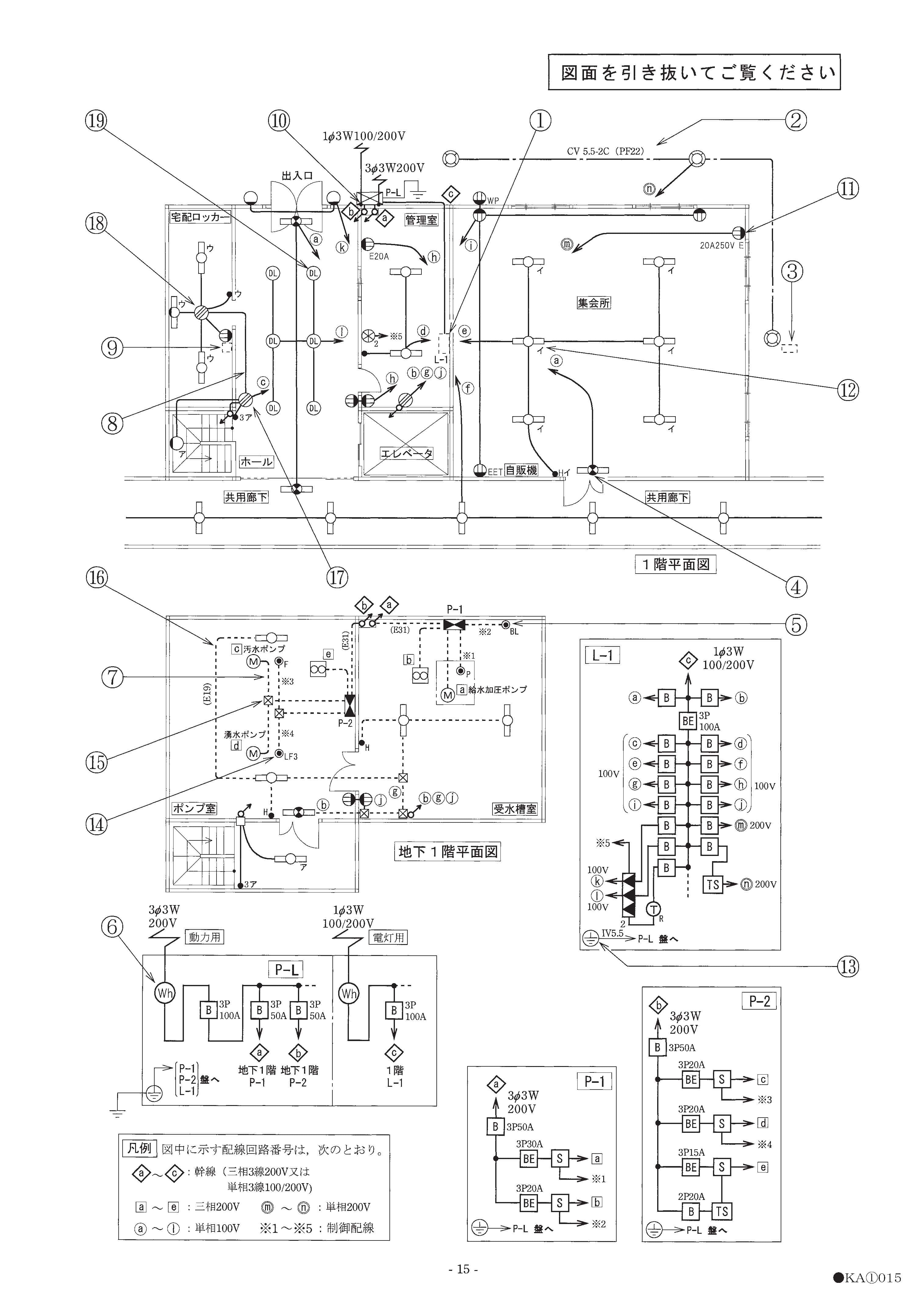

図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。
配線図

【注意】
1. 屋内配線の工事は、動力回路及び突起のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
4. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
5. 3路スイッチの記号「0」に端子には、電源側又は負荷側の電線を結線する。

⑦で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[ MΩ ]は。
   1 .
0.1
   2 .
0.2
   3 .
0.4
   4 .
1
( 第二種 電気工事士試験 平成29年度上期 配線図 問37 )

この過去問の解説 (3件)

評価する
17
評価しない
配線図よりP-2は動力盤であり、3相3線式200Vと表記されています。
技術基準により、対地電圧が300V以下であり150V~300V以下の場合は
0.2MΩ以上と定められていますので、正解は【2】となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
7
評価しない
絶縁抵抗に関する問題です。

配線図中の⑦の部分は、三相3線式200Vの配線になっています。この配線の対地電圧は200[V]です。使用電圧300[V]以下、対地電圧150[V]超の電路の絶縁抵抗は0.2[MΩ]以上でなければなりません。ゆえに、正解は2番となります。
評価後のアイコン
評価する
7
評価しない
「2」が正答です。

この電路は、制御盤からP-2の電源側に辿っていくと、
三相3線式200Vの電路であることが分かります。

三相3線式200Vの対地電圧は200Vであることから、絶縁抵抗値の最小値は、0.2Ωとなります。
