第二種電気工事士の過去問 平成29年度上期 配線図 問50

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。
配線図

【注意】
1. 屋内配線の工事は、動力回路及び突起のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
4. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
5. 3路スイッチの記号「0」に端子には、電源側又は負荷側の電線を結線する。

この配線図で、使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成29年度上期 配線図 問50 )

この過去問の解説 (3件)

評価する
18
評価しない
「4」が正答です。

4は確認表示灯内蔵スイッチ(3線式)で●にLの表示が図記号になります。
配線図の中では見当たりませんので、未使用のスイッチとなります。

その他は以下の通りです。

1は電磁開閉器用押しボタンで、受水槽室にBL表示のボタンがあることから確認表示灯付電磁開閉器用押しボタンが使用されていることが分かります。

2は3路スイッチで、ホールに3表示のスイッチがあり、使用されていることが分かります。

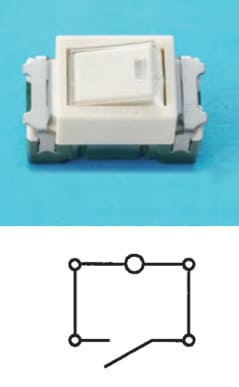

3は位置表示灯内蔵スイッチで、自販機の横にH表示のスイッチがあり、使用されていることが分かります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない
【1】は押釦開閉器
【2】は3路スイッチ
【3】は片切りホタルスイッチ
【4】はパイロット3路スイッチ
となり、配線図からはパイロット3路スイッチが使われていない事がわかります。
評価後のアイコン
評価する
5
評価しない
図記号に関する問題です。

与えられた選択肢(写真)のボタンおよびスイッチの種類をまとめると以下のようになります。

1.押ボタンです。添え字は「B」です。
2.3路スイッチです。添え字は「3」です。
3.位置表示灯内蔵のスイッチです。添え字は「H」です。
4.確認表示灯内蔵のスイッチです。添え字は「L」です。

図記号(ボタンの図記号は黒の二重丸、スイッチの図記号は●です。)の添え字に着目しながら、配線図を見てみましょう。1番、2番、3番を表す図記号は見つかりますが、4番を表す図記号は見つかりません。よって正解は4番となります。
