第二種電気工事士の過去問 平成30年度上期 配線図 問41

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。
配線図

【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックス及びプルボックスを経由する電線は、すべて接続箇所を設けている。
7. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑪で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続する場合の刻印は。
ただし、使用する電線はすべてVVF1.6とする。

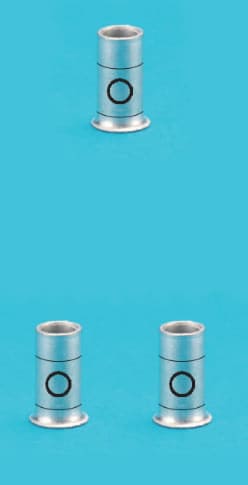

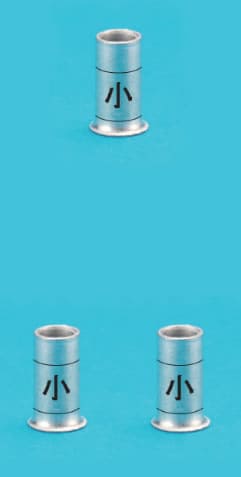

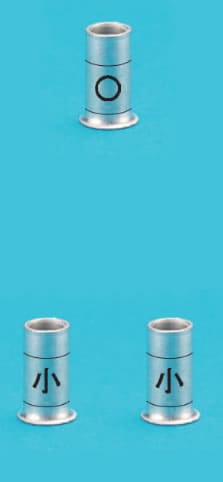

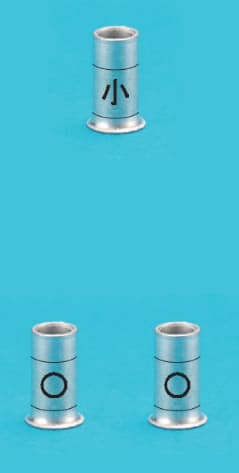

また、写真に示すリングスリーブ中央の◯、小は刻印を表す。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成30年度上期 配線図 問41 )

この過去問の解説 (3件)

評価する
11
評価しない
配線図を伏線図に置き替えて考えます。

・電源線(+)とスイッチへの電源線、
そして次のジョイントボックスまでの電源線
これが1.6mm×3本

・スイッチから照明器具2台分へと繋がる電線
これが1.6mm×3本

・そして照明器具2台分から電源線(-)、
次のジョイントボックスまでの電源線
これが1.6mm×4本

となります。
圧着ペンチの刻印ですが
〇は1.6mm×2を圧着する時に使用するダイスです。
1.6mm×3~4本は「小」が刻印されるダイスを使用します。

この問題では3か所の結線全てが「小」の刻印となりますので
【1】が正解になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない
正解は1.になります。

まず、全ての線の用途を下記に表します。

・電源+
・電源ー
・スイッチ線の電源側
・スイッチ線の負荷側
・照明器具+が2本
・照明器具ーが2本
・コンセントの+
・コンセントのー

計10本になります。

ここから、結線を考えると、下記になります。

結線1
・電源+
・スイッチ線の電源側
・コンセントの+
結線2
・電源ー
・照明器具ーが2本
・コンセントのー
結線3
・スイッチ線の負荷側
・照明器具+が2本

したがって、小、小、小の刻印になります。
評価後のアイコン
評価する
2
評価しない
「1」が正答です。

複線図を描いて接続箇所を確認します。

複線図を描くと、以下の接続が確認できます。
①VVF1.6mmの4本を接続する箇所が1箇所
②VVF1.6mmの3本を接続する箇所が2箇所

①の刻印は小、②の刻印も小となります。
従って全てが小刻印となります。

リングスリーブによる接続は、電線に太さと本数の組合せ、リングスリーブの種類によって刻印が決まります。
この類の問題では、それぞれの組み合わせの暗記が必要となります。
評価後のアイコン
