第二種電気工事士の過去問 平成31年度上期 配線図 問43

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
配線図

【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑬で示す図記号の機器は。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成31年度上期 配線図 問43 )

この過去問の解説 (4件)

評価する
12
評価しない
図記号に関する問題です。

配線図中の⑬は、定格電流20Aの配線用遮断器です。
「四角形に囲まれたB」が配線用遮断器を表し、添え字の「2P 20A」が定格電流が20Aであることを表します。さらに、⑬が単相200Vの回路に接続されていることを考慮すると、正解は4番であることわかります。

【補足】

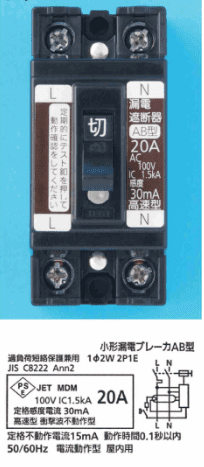

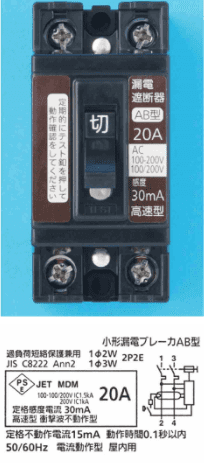

1番は単相100V用の配線用遮断器であるため、不適切です。また、2番と3番は過負荷保護付漏電遮断器であるので、不適切です。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
6
評価しない
1:×
2:×
3:×
4:○

正解は4です。
Bの表記から、⑬の器具は配線遮断器です。
Eの表記がないことから、漏電遮断器ではないため、テストボタンはないものであることが分かります。
また、傍記の 20A から、定格電流 20A、接続されているルームエアコンの表示 1φ 200Vから、単相200Vであることが分かります。
このこから、20A 200V用の配線遮断器を選べば良いことになります。
評価後のアイコン
評価する
3
評価しない
「4」が正答です。

⑬の図記号は□の中にB、極数2Pと定格電流20Aを表す「2P20A」と書かれているので、極数が2つ、そして定格電流が20Aの配線用遮断器であることが分かります。

また、接続されているルームエアコンの表示 1φ 200Vから、この配線用遮断器は200V回路で使用されています。

従って、200V回路でも使用できる配線用遮断器「4」が正解となります。
評価後のアイコン
評価する
0
評価しない

正解は4です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯配線遮断器の図記号を暗記している。

遮断器(ブレーカ)は数種類あるため、それぞれの図記号、名称、現物写真、用途は暗記して区別できるようにしましょう。

⑬の図記号は単相200Vのルームエアコンに接続された定格電圧20Aの配線遮断器です。

それでは問題を解いていきます。

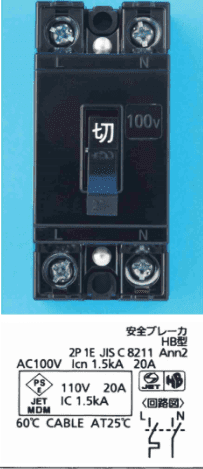

解答1は配線遮断器ですが定格電圧110V表記で200Vに対応できないため間違っています。

解答2は漏電遮断器のため間違っています。

解答3は漏電遮断器のため間違っています。

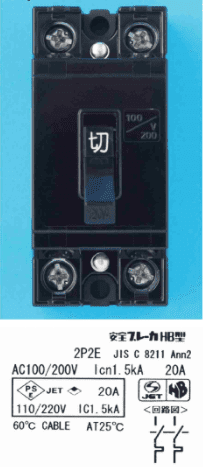

解答4は定格電圧が110V、220Vの表記で200Vも対応可能なため正解です。

よって正解は4になります。
