第二種電気工事士の過去問
平成31年度上期
配線図 問50

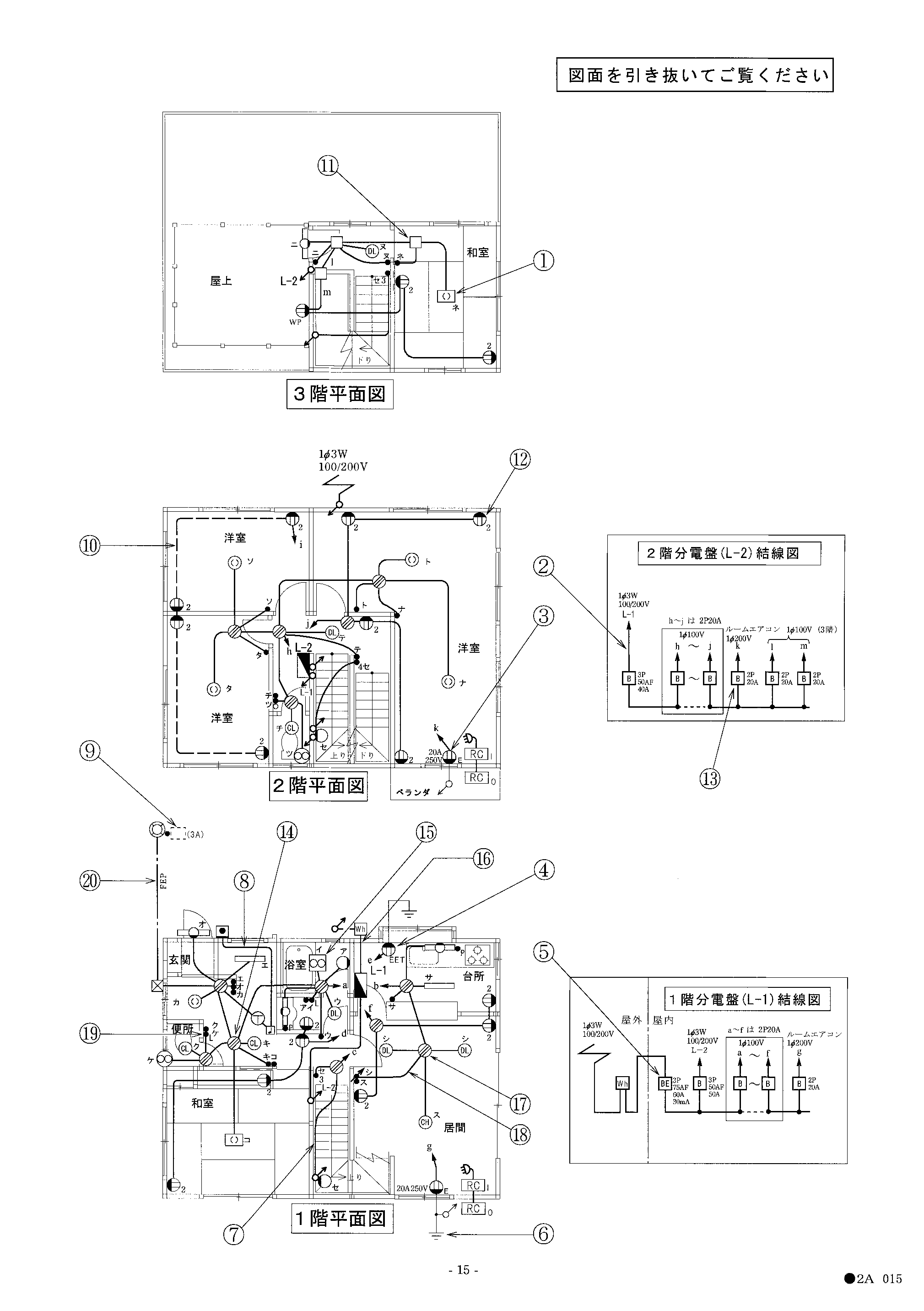

図は、木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答えが書いてある。それぞれの問いに対して、答えを１つ選びなさい。
配線図

【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS　C　0303：2000　構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】３路スイッチの記号「０」の端子には、電源側又は負荷側の電線を結線する。

⑳で示す地中配線工事で防護管（FEP）を切断するための工具として、正しいものは。
