第二種電気工事士の過去問
令和元年度下期
配線図 問42

図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答えが書いてある。それぞれの問いに対して、答えを１つ選びなさい。
【注意】
１. 屋内配線の工事は、特記のある場合を除き600 Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
２. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
３. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
４. 選択肢（答え）の写真にある点滅器は、「JISC0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
５. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
６. ３路スイッチの記号「 0 」の端子には、電源側又は負荷側の電線を結線する。

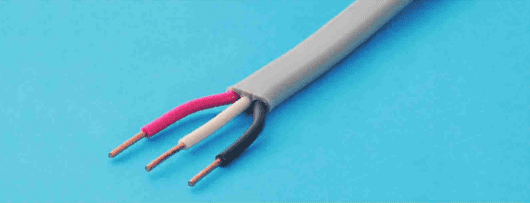

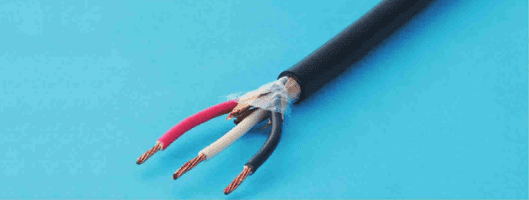

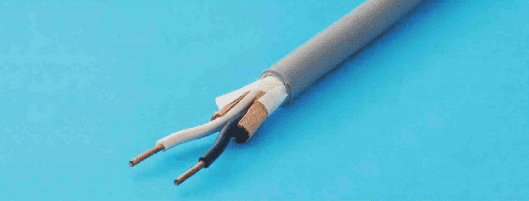

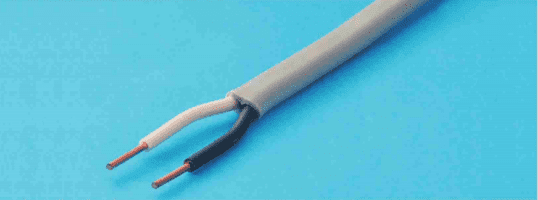

⑫で示す部分の配線工事に使用するケーブルは。ただし、心線数は最少とする。
