図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600 Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にある点滅器は、「JISC0303 : 2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「 0 」の端子には、電源側又は負荷側の電線を結線する。

⑪で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF 1.6とする。
問題文の画像

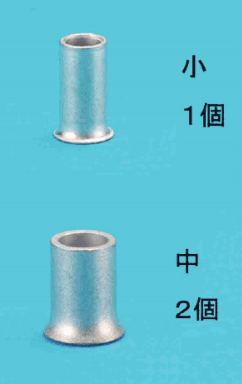

   1 .
回答選択肢の画像

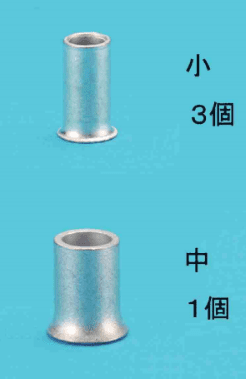

   2 .
回答選択肢の画像

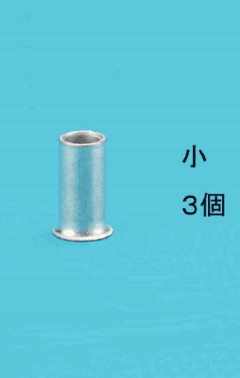

   3 .
回答選択肢の画像

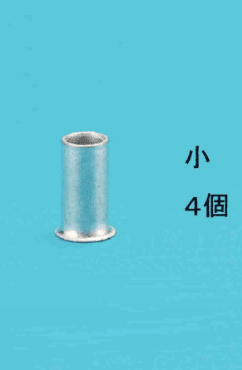

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和元年度下期 配線図 問41 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (3件)

22
複線図に関する問題です。

配線図中の⑪を中心とした複線図を考えると以下のようになります。

◆(分電盤方面)---白線---(⑪)
◆(2口のコンセント)---白線---(⑪)
◆(蛍光灯)---白線---(⑪)
◆(プルスイッチ付蛍光灯)---白線---(⑪)
◆(換気扇)---白線---(⑪)
→◆の配線同士を⑪で接続します。←ア

☆(分電盤方面)---黒線---(⑪)
☆(2口のコンセント)---黒線---(⑪)
☆(プルスイッチ付蛍光灯)---黒線---(⑪)
☆(換気扇)---黒線---(⑪)
☆(単極スイッチ)---黒線---(⑪)
→☆の配線同士を⑪で接続します。←イ

(単極スイッチ)---白線---(⑪)---黒線---(蛍光灯)←ウ

用いられている電線の断面積とこの複線図を考えると、アの接続では刻印が「中」のリングスリーブ、イの接続では刻印が「中」のリングスリーブ、ウの接続では刻印が「小」のリングスリーブを用いることがわかります。以上より、正解は1番となります。

付箋メモを残すことが出来ます。
14
配線図に関する問題です。

問題文より、使用されている電線はすべてVVF1.6です。


電源:分電盤dより供給

接地側(負荷、コンセントに接続)

・電源からボックス内の電線
・ボックスからコンセントの電線
・ボックスから蛍光灯(ヘ)
・ボックスからスイッチ付蛍光灯
・ボックスからスイッチ付換気扇
→合計5本:リングスリーブ「中」

非接地側(スイッチ、コンセントに接続)

・電源からボックス内の電線
・ボックスからコンセント
・ボックスからスイッチ(ヘ)
・ボックスからスイッチ付蛍光灯
・ボックスからスイッチ付換気扇
→合計5本:リングスリーブ「中」

蛍光灯「へ」とスイッチ「ヘ」を接続
→合計2本:リングスリーブ「小」

正解:①

7
複線図を描いて解く問題です。
配線図の⑪のアウトレットボックスを中心に複線図を描きます。
まず、電源を確認します。分電盤のd回路から電源を取っています。そこから電源の接地側に接続する白線を以下のように5線を束ねます。
接地側電源の白線
2口コンセントの白線
蛍光灯の白線
プルスイッチ付き蛍光灯の白線
換気扇の白線

次に、分電盤からd回路電源で非接地側に接続する黒線を以下の5線を束ねます。
非接地側電源の黒線
2口コンセントの黒線
プルスイッチ付き蛍光灯の黒線
スイッチの黒線
換気扇の黒線

最後にスイッチ白線と蛍光灯の黒線を束ねます。
但し書きで、使用する電線は、すべてVVF1.6を使用することになっています。よって、5線を束ねるリングスリーブ中が2個と2線を束ねるリングスリーブ小が1個必要です。
よって、正解は、1番です。
