第二種電気工事士 過去問
令和2年度下期 午後
問23 (一般問題 問23)

正解は1です。

電磁的不平衡とは、電流によって生じる電磁力が偏ることです。

この偏りは、電磁誘導によって金属管を加熱したり、電磁力により電線管に力が働くといった予期せぬトラブルの原因となります。

基本的に同じ系統の電線を１つにまとめて、相互の電流による電磁作用が打ち消し合うよう敷設します。

正解を除く選択肢では、どれも1本だけを金属管に挿入しており不適当です。

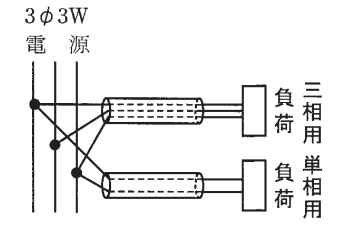

１：○
図の通りです。
正しい接続方法です。

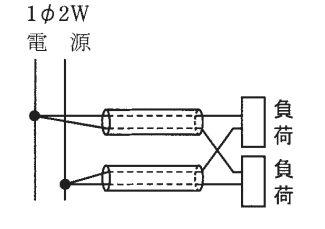

２：×
電線を金属管に挿入する方法は正しいですが、線を交差させて負荷に接続してはいけません。
よって、誤った選択肢です。

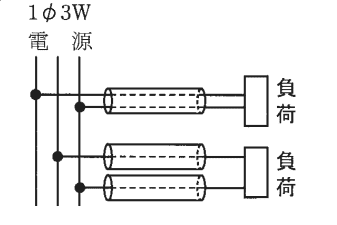

３：×
電磁不平衡を生じさせないためには、負荷への接続線を全て1本の金属管に挿入する必要があります。
よって、誤った選択肢です。

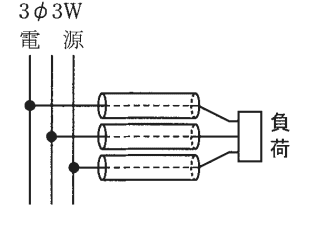

４：×

電磁不平衡を生じさせないためには、負荷への接続線を全て1本の金属管に挿入する必要があります。
よって、誤った選択肢です。

不平衡を生じないためには、各相のケーブルを同じ電線管に収める必要があります。

三相なら３本、単相なら２本を１本の電線管に収めている、適切な施工は１のみです。
