第二種電気工事士の過去問 令和2年度下期 午後 配線図 問49

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、選択肢の中から答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。

この配線図の図記号で、使用されていないコンセントは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和2年度下期 午後 配線図 問49 )

この過去問の解説 (3件)

評価する
17
評価しない
1は接地端子付きで、ET
2は接地端子と接地極が付いた、EET
3は20A 250V E
4は接地極付きの2口コンセントで、2E

です。図面を確認すると

1は⑪の近くにあります。
2は③の近くに2つあります。
3は①にあります。
4はありません。

 よってが正解は4です。

※回答のポイント
例年問49、50には未使用部品の問題が出ます。
問31より先に、問題を初めに見ておくことでスムーズに回答できます。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
4
評価しない
正解は4です。

他の1・2・3のコンセントはすべて使用されています。

1は、平面図右上⑪の近くにある壁コンセント(ET表示)で使用されています。

2は、平面図右下⑧の矢印先端近くにある壁コンセント(EET表示)で使用されています。

3は、平面図左上①の部分で使用されている、20A250Vコンセントです。
評価後のアイコン
評価する
2
評価しない

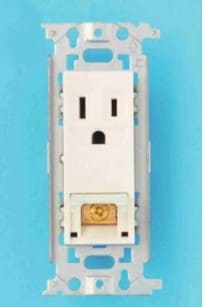

1:×
写真のコンセントは、接地極付コンセントです。
傍記はETとなり、北側壁面(カウンタの裏側の壁面)で使用されています。

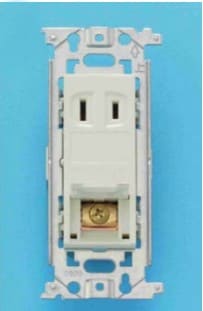

2:×
写真のコンセントは、接地極付接地端子付コンセントです。
傍記はEETとなり、南側壁面で2つ使用されています。

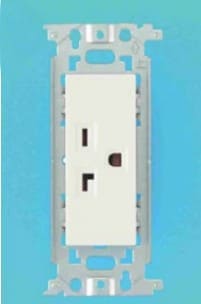

3:×
写真のコンセントは、単相200V用15A・20A兼用接地極付コンセントです。
定格電圧250V、定格電流20Aですので、傍記は20A 250V Eとなり、北側壁面(カウンタの裏側の壁面)で使用されています。
図の①がそれに当たります。

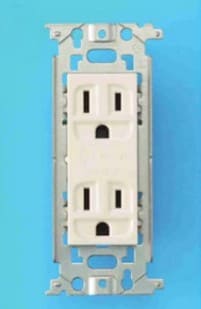

4:○
写真のコンセントは、接地極付二口コンセントです。
傍記は2Eとなり、問題の配線図で使用されている箇所はありません。
よって、4が正解となります。
