問題
第二種 電気工事士試験 令和3年度上期 午前 配線図 問43 （訂正依頼・報告はこちら）
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑬で示す図記号の器具は。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑬で示す図記号の器具は。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
正解は4です。
この問題は、13番で示す図記号の
器具を選択する問題です。
13番の器具の図記号には
Pの文字が付記されています。
これはプルスイッチ付きの意味になります。
選択肢の中で、プルスイッチ付きの器具は
4のみなので、正解は４になります。
参考になった数19
この解説の修正を提案する
02
図の部分の機器はボックスなしのプルスイッチ付き蛍光灯です。
プルスイッチ（黒丸にPを付記）は紐がついていて、引っ張ることでオンオフできるものです。

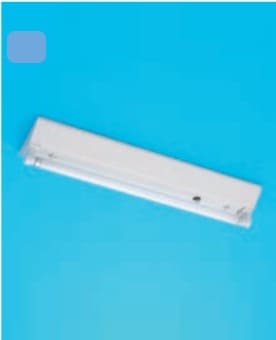

１は天井付けのボックスなし蛍光灯

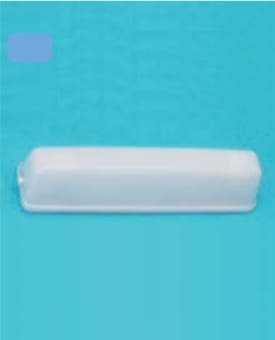

２はボックス付き蛍光灯

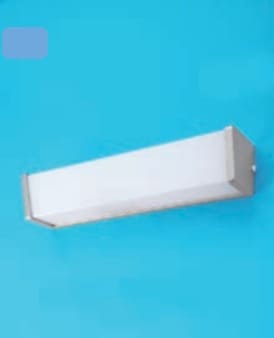

３は壁付き蛍光灯

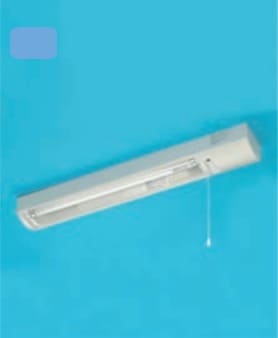

４はボックスなしのプルスイッチ付き蛍光灯
です。よって正解は４です。
参考になった数8
この解説の修正を提案する
03
正解は４です。
この問題は出題科目「配線図」からの出題です。
この問題では下記の知識を求められています。
＜必要知識＞
◯照明器具の図記号を暗記している。
◯スイッチ（点滅器）の図記号を暗記している。
スイッチの種類は多いため、スイッチごとの図記号、及び用途は暗記し、区別できるようにしましょう。
⑬の図記号はプルスイッチのついたボックスなし蛍光灯です。
よって紐付きのスイッチがついたボックスなし蛍光灯を選びます。
正解は4になります。
参考になった数4
この解説の修正を提案する
