第二種電気工事士の過去問 令和3年度上期 午後 配線図 問41

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑪で示す図記号の機器は。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問41 )

この過去問の解説 (3件)

評価する
8
評価しない

正解は4です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯漏電遮断器(漏電ブレーカ)と配線用遮断器(サーキットブレーカ)

を区別できる。

◯欠相保護が付いているか判別できる。

⑪の図記号は漏電遮断器です。

解答1は配線用遮断器のため不正解です。

解答2は漏電遮断器ですが過電圧検出リード線がなく、

欠相保護がついていないため不正解です。

解答3は単3中線欠相保護付配線用遮断器のため不正解です。

解答4は漏電遮断器に過電圧検出リード線があり、

欠相保護が付いているため正解です。

よって正解は4になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない

1:×

2:×

3:×

4:○

⑪が示す図記号の記載に「BE」とあります。これは過負荷保護付き漏電遮断器を示します。

また、図記号の傍記に3P 100A(欠相保護付)とあります。

写真の機器の拡大図を確認し、過負荷保護付、かつ、欠相保護付の記載があるものを選択します。

これらのことから、正解は4になります。

評価後のアイコン
評価する
1
評価しない

正解は、 4 です。

選択肢の写真の中から、⑪で示す図記号の機器を選ぶ問題です。

配線図から、⑪は、単相3線式100/200V用の漏電遮断器であることが

分かります。(『BE』は、漏電遮断器を示します。)

条件として、『欠相保護付き』となっています。

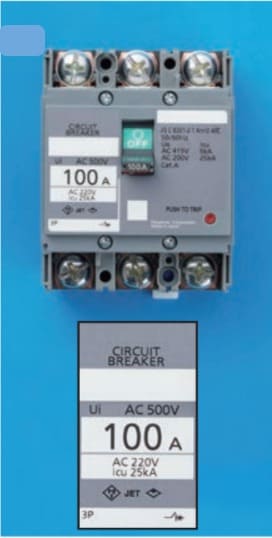

選択肢1:220V用100Aサーキットブレーカー(回路遮断器)となっています。

漏電遮断機能が無く、使用電圧が適正でないので、誤りです。

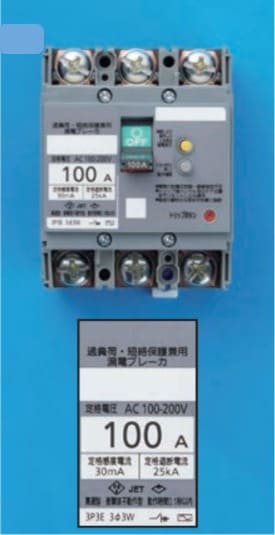

選択肢2:100/200V用100A過負荷、短絡保護用漏電遮断器となっています。

中性線欠相保護付きではないので、誤りです。

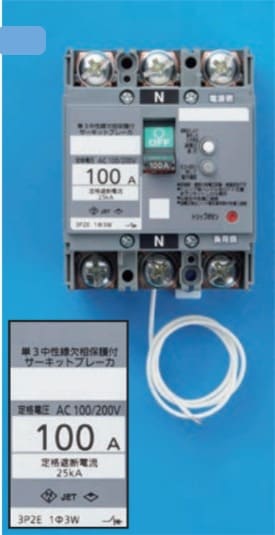

選択肢3:100/200V用100A単3中性線欠相保護付きサーキットブレーカー

となっています。漏電遮断機能が無いので、誤りです。

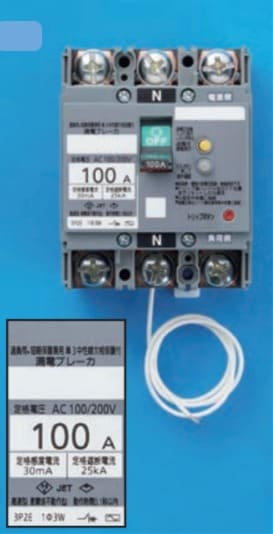

選択肢4:100/200V用100A単3中性線欠相保護付き過負荷、

短絡保護用漏電遮断器です。

よって、選択肢4が、正解です。
