第二種電気工事士の過去問 令和3年度上期 午後 配線図 問42

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑫で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とし、地下1階へ至る配線の電線本数(心線数)は最少とする。
問題文の画像

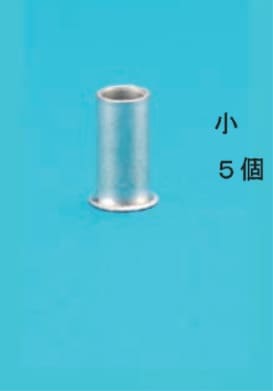

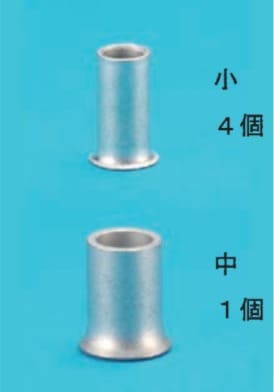

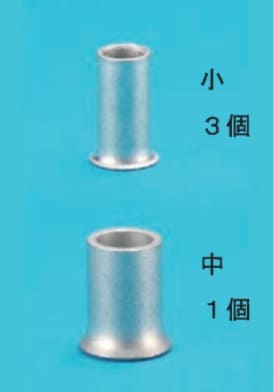

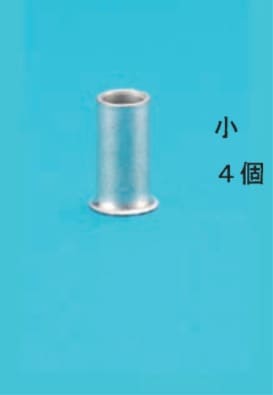

   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問42 )

この過去問の解説 (3件)

評価する
5
評価しない

正解は3です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯3路スイッチの配線を理解している。

◯リングスリーブの大きさと電線の本数の規定を暗記している。

・⑫のボックス内で繋げているのは、蛍光灯アと地下1階の3路スイッチ、

1階の3路スイッチです。

VVF1.6を2本〜4本圧着する場合はリングスリーブ小を使用します。

それでは上記の必要知識を使って問題を解いていきます。

蛍光灯アと接地側電線をリングスリーブ小で圧着します。

地下1階の3路スイッチの0番端子の電線と蛍光灯ア、1階の白熱灯アを

リングスリーブ小で圧着します。

1階の3路スイッチの1番端子の電線と地下1階の3路スイッチの

1番端子の電線をリングスリーブ小で圧着します。

1階の3路スイッチの3番端子の電線と地下1階の3路スイッチの

3番端子の電線をリングスリーブ小で圧着します。

(上記では1番端子同士、3番端子同士で接続していますが、

1番端子と3番端子を接続しても同じ動作になり問題ありません。)

上記の接続で使用するリングスリーブは合計4個になり、正解は3です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

正解は、 3 です。

⑫で示すボックス内の接続をすべて圧着接続とする場合、使用する

リングスリーブの種類と最少個数の組合せを答える問題です。

ジョイントボックス内の接続状況を明確にする為に、複線図化します。

◎回路説明

回路は、1階~地下へ行く階段踊り場にある壁付け照明(ア)と

地下のポンプ室入口照明(ア)を3路スイッチでON/OFFする回路と

なっています。

電源は、©から来ていて、⑰ジョイントボックスを経由し、

⑫ジョイントボックスへ行きます。

◎複線図化

複線図化すると⑰からの3路スイッチ線2本(リングスリーブ小2個使用)、

照明負荷へ行く接地線1本(リングスリーブ小1個使用)、

⑫から伸びている3路スイッチから各照明負荷へ行く線が1本

(リングスリーブ小1個使用、3線圧着)出ています。

1.6mm線は、4線までリングスリーブ小を使用できます。

⑫ジョイントボックス内は、4ヶ所接続しますが、最大圧着数は、

3線の所が1ヶ所あるだけですので、全てリングスリーブ小が使用できます。

よって、正解は、3です。

評価後のアイコン
評価する
0
評価しない

1:×

2:×

3:○

4:×

この問題は、12のジョイントボックス部分の複線図を描く必要があります。

問題文より「使用する電線は全てVVF1.6とし」とありますので、

接続されるケーブルの本数でリングスリーブを選べば良いことが分かります。

また、アのスイッチは傍記に「3」とあるため3路スイッチであり、

1階部分のスイッチと繋がっています。

加えて、1階部分のアの照明と地下1階部分のアの照明もスイッチと連動して

作動します。

複線図を描くと、まずcからの電源線が1階部分のスイッチ(0番)と繋がり、

3路スイッチの2つの極(1番と3番)と繋がります。

2極から延びるそれぞれの線が地下1階部分の3路スイッチの2つの極(1番と3番)

と繋がるところで接続点ができます。

2つの極(1番と3番)からはそれぞれ1本ずつ線が繋がりますので、

小が2つとなります。

続いて、地下1階部分の3路スイッチの0番からの電源線が

1階と地下1階にある照明に繋がるため、3本の線が接続される点が

1つできますので、小が1つとなります。

最後に、地下1階部分のアの照明からの接地線が

1階部分のジョイントボックスへと延びるための接続点が1つでき、

小が1つとなります。

以上をまとめると、使用するリングスリーブは小が4つとなり、3が正解となります。
