第二種電気工事士の過去問 令和3年度上期 午後 配線図 問43

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑬で示す地下1階のポンプ室内で使用されていないものは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問43 )

この過去問の解説 (3件)

評価する
7
評価しない

正解は3です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯配線図記号を暗記している。

◯リモコンスイッチの図記号を暗記している。

暗記問題は点が取りやすいため覚えましょう。

解答1は露出スイッチボックスで、スイッチ「オ」の取り付けに

使用しています。

解答2はプルボックスで、ポンプ室には2個のプルボックスの図記号があり、

使用されています。

解答3はリモコンスイッチで、ポンプ室にリモコンスイッチの図記号はなく、

使用されていません。

解答4はフロートスイッチで、汚水ポンプでフロートスイッチの図記号があり、

使用されています。

よってポンプ室で使用されていないのはリモコンスイッチの3になり、

正解は3です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない

1:○

写真で示す器具は露出用スイッチボックスです。

ポンプ室の配線は破線で描かれていますので、露出配線です。

露出配線に使用するスイッチボックスですので使用されています。

2:○

写真で示す器具はプルボックスです。

ボックス内で配線の接続を行うために使用されます。

□の中に×を描いた記号で示されますので、ポンプ室内では2個使用されています。

3:×

写真で示す器具はリモコンスイッチです。

スイッチの傍記に「R」が書かれますので、ポンプ室内では使用されていません。

4:○

写真で示す器具はフロートスイッチです。

スイッチの傍記に「F」が書かれますので、ポンプ室内の汚水ポンプのスイッチとして使用されています。

評価後のアイコン
評価する
3
評価しない

正解は、 3 です。

地下1階のポンプ室内で使用されていないものを写真から選ぶ問題です。

選択肢ごとに解説していきます。

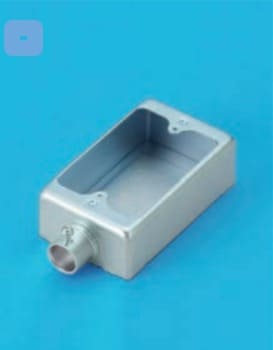

選択肢1:金属性露出スイッチボックス

図面上下部の露出配線の照明スイッチ(オ)に使用されています。

図面上の点線は、露出配線を示しています。

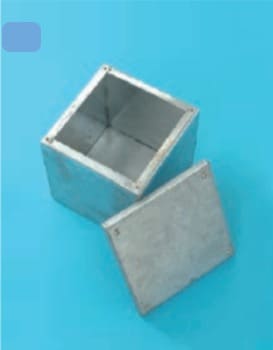

選択肢2:金属性プルボックス

図面上中央の□の中の×の記号がプルボックスを示しています。

制御盤とポンプの間の配線を中継するのに使用されています。

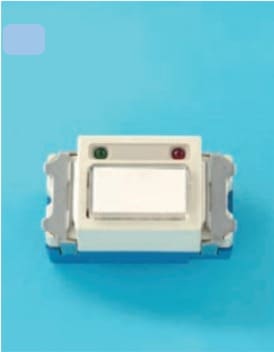

選択肢3:リモコンスイッチ

リモコンリレーを使った集中照明回路で使用します。リモコンスイッチは、

通常のスイッチの記号の右下に『R』という文字が書いてあります。

1階のL1盤の中にタイマーで駆動するリモコンリレーはありますが、

リモコンスイッチは、使用されていません。

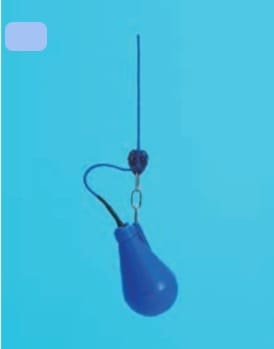

選択肢4:フロートスイッチ

図面上中央の汚水ポンプのある水槽内に設置されています。

図記号は、●の二重丸で右下に『F』の文字が書いてあります。

写真の青いナス型のフロート部分に接点があり、水位の浮き沈みにより、

フロート内の接点が『入/切』します。

よって、正解は、 3 です。
