第二種電気工事士の過去問 令和3年度上期 午後 配線図 問46

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑯で示す部分の工事で、一般的に使用されることのないものは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問46 )

この過去問の解説 (3件)

評価する
9
評価しない

正解は4です。

この問題は出題科目「電気工事の施工方法」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯電線管工事に使用する材料を理解している。

⑯は「E31」は直径31[mm]のねじなし電線管を使った、

ねじなし電線管工事のため、この工事に使用されないものを選択します。

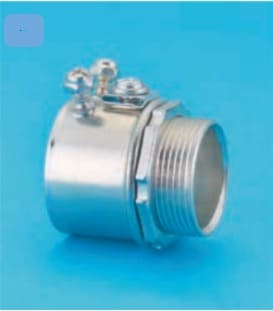

解答1はねじなしボックスコネクタで、ねじなし電線管をボックスに

接続するときに使用します。

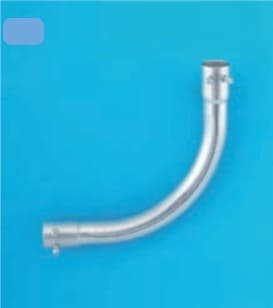

解答2はノーマルベンドで、電線管を曲げて使用したい時に

ねじなし電線管と接続して使用します。

解答3はサドルで、電線管を造営材に取り付ける時に使用します。

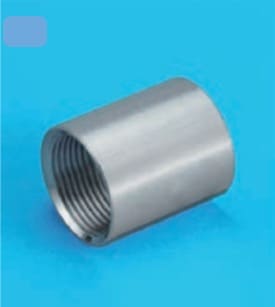

解答4はカップリングで、薄鋼電線管同士を接続する時に使うため、

ねじなし電線管工事では使用しません。

よって正解は4になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
1
評価しない

正解は、 4 です。

⑯で示す部分の工事で、一般的に使用されることのない工事材料を

答える問題です。

⑯の工事は、露出金属管工事です。E31の表記がある事から、

呼び径31mmの鋼製電線管(ねじなし電線管)を使用する工事です。

選択肢ごとに解説いたします。

選択肢1

材料名:ねじなしボックスコネクタ

用途:ねじなし電線管をボックスに接続するのに使用します。

ねじなしボックスコネクタは、この工事に使用します。

選択肢2

材料名:ねじなし電線管用ノーマルベント

用途:金属管が直角に曲がる部分に使用します。

ノーマルベントは、この工事に使用します。

選択肢3

材料名:サドル

用途:金属管を挟んで壁などに固定するのに使用します。

サドルは、この工事に使用します。

選択肢4

材料名:カップリング

用途:薄鋼電線管相互接続するのに使用します。

カップリングは、ねじあり電線管を使用しますので、

この工事では使用しません

よって、 正解は、 4 です。

評価後のアイコン
評価する
0
評価しない

1:○

2:○

3:○

4:×

使用されないものは4のカップリングです。

図で示す部分の配線は破線で描かれていますので、露出配線です。

傍記に(E31)とありますので、直径31mmのねじなし金属管が使用されています。

カップリングは、薄鋼金属管同士を接続する時に使うものですので問題が示す工事では使用しません。

その他はねじなし金属管の接続では使用します。

評価後のアイコン
