第二種電気工事士の過去問 令和3年度上期 午後 配線図 問50

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図の図記号から、この工事で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問50 )

この過去問の解説 (3件)

評価する
5
評価しない

1:○

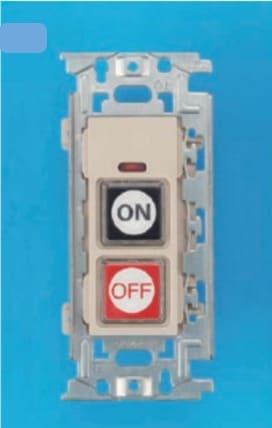

写真のスイッチは確認表示灯付き電磁開閉器用押しボタンです。

このスイッチは、傍記にBLが書かれます。

地下1階の受水槽室のP-1制御盤の付近にあるスイッチです。

よって、使用されているスイッチです。

2:○

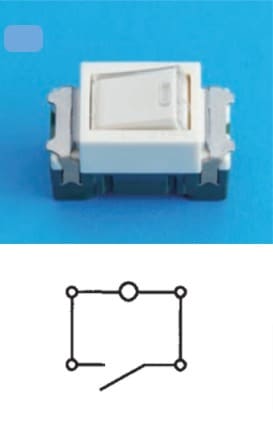

写真のスイッチは位置表示灯内蔵スイッチです。

このスイッチは、傍記にHが書かれます。

1階集会所の共用廊下から入ってすぐ左にあるスイッチです。

よって、使用されているスイッチです。

3:○

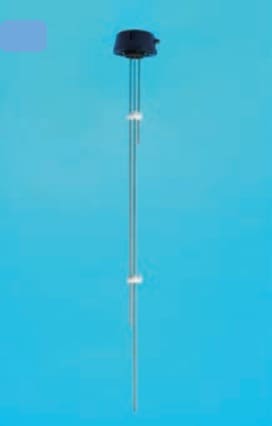

写真のスイッチはフロートレススイッチです。

このスイッチは、傍記にLFが書かれます。

地下1階のポンプ室にある湧水ポンプのスイッチです。

よって、使用されているスイッチです。

4:×

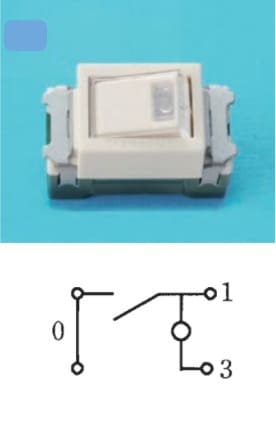

写真のスイッチは確認表示灯内蔵スイッチです。

このスイッチは、傍記にLが書かれます。

図を見ても、この傍記のあるスイッチはありません。

よって、使用されていないスイッチです。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
5
評価しない

正解は4です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯スイッチの図表記を暗記している。

スイッチの種類は多く、それぞれの図記号、用途、現物写真は暗記しましょう。

解答1は電磁開閉器用押しボタンです。遠隔操作でモータの

オン・オフを制御します。図面では地下1階の受水槽室で使用されています。

解答2は位置表示灯内蔵スイッチで暗闇で照明スイッチなどの位置を示します。

図面では集会所の自販機のそばにあります。

解答3はフロートレススイッチで、電極間に電流を流し、

液面の上下変動を感知します。

図面では地下1階のポンプ室の湧水ポンプで使用されています。

解答4は確認表示灯内蔵スイッチで、換気扇などの電気機器が

通電状態にあるかを確認するためのスイッチです。

図面では使用されていません。

よって正解は4になります。

評価後のアイコン
評価する
0
評価しない

正解は、 4 です。

この工事で使用されていないスイッチを答える問題です。

選択肢ごとに解説いたします。

選択肢1

名称:押しボタンスイッチ

用途:交流電源開閉器をON/OFFする操作するスイッチです。

地下で各ポンプ用電動機に使用されています。

選択肢2

名称:異時点滅回路用スイッチ(商品名:蛍スイッチ)

用途:照明消灯時にスイッチのパイロットランプを点灯させたい場合に

使用します。(スイッチの位置確認用)

記号は、『H』でスイッチ記号の右下に記載されます。

1階集会所出入り口付近の照明スイッチに使用されています。

選択肢3

名称:フロートレススイッチ用電極

用途:水槽上部に取り付ける電極です。フロートレススイッチと一緒に使い、

水槽の水位を確認するものです。

記号は、●二重丸記号の右下に『LF』と記載されます。

地下室の湧水ポンプが設置されている水槽に使用されています。

選択肢4

名称:同時点滅回路用3路スイッチ

用途:確認表示付きの3路スイッチです。負荷に電源が入ったと当時に、

スイッチの確認表示灯が点灯します。

記号は、スイッチの記号の右下に『L』と記載されます。

今回の配線図には記載がありませんので、使用されていません。

よって、 正解は、 4 です。
