第二種電気工事士の過去問 令和3年度上期 午後 配線図 問49

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図の図記号から、この工事で使用されているコンセントは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問49 )

この過去問の解説 (3件)

評価する
7
評価しない

正解は4です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯コンセントの図表記を暗記している。

コンセントの種類は、接地極付き(E)、接地端子付き(ET)、

防雨型(WP)など多くあり、これらが組み合わさっている

コンセントもあります。

解答1は抜け止め(LK)、防雨型(WP)、接地極付き(E)、

接地端子付き(ET)のコンセントでこの図面では使用されていません。

解答2は接地端子付き(ET)コンセントでこの図面では使用されていません。

解答3は抜け止め(LK)、防雨型(WP)、接地端子付き(ET)の

コンセントでこの図面では使用されていません。

解答4は接地極付き(E)、接地端子付き(ET)のコンセントで

図面の集会所の自販機付近に使用されています。

よって正解は4になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

正解は、 4 です。

1階集会所内の自販機左横に『EET』の文字を記載している

コンセントがあります。

EETは、接地極、接地端子付コンセントを意味します。

選択肢ごとに解説いたします。

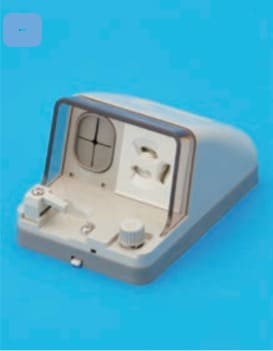

選択肢1

入線機能付防水接地極付抜け止め形コンセント(アースターミナル付)です。

記号は、WP防雨形、LK抜け止め形、EET接地極、接地端子付形となります。

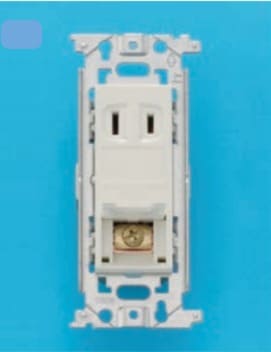

選択肢2

接地端子付形コンセントです。記号は、ETです。

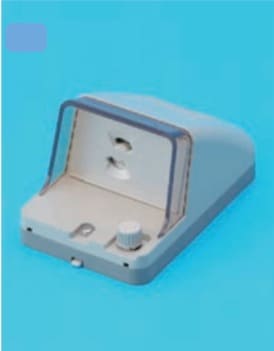

選択肢3

防雨形接地端子付抜け止め形コンセント(アースターミナル付)です。

記号は、WP防雨形、LK抜け止め形、ET接地端子付形となります。

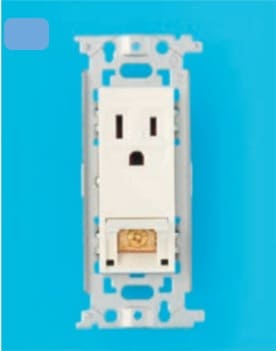

選択肢4

接地極、接地端子付形コンセントです。記号は、EETです。

よって、正解は、 4  です。

評価後のアイコン
評価する
0
評価しない

1:×

写真のコンセントは接地極付き端子付き防雨型抜け止めコンセントです。

このコンセントは、傍記にLK WP EETの3つが書かれます。

図を見ても、この傍記のあるコンセントはありません。

よって、使用されていないコンセントです。

2:×

写真のコンセントは接端子付きのコンセントです。

このコンセントは、傍記にETのみ書かれます。

図を見ても、この傍記のあるコンセントはありません。

よって、使用されていないコンセントです。

3:×

写真のコンセントは接地端子付き防雨型抜け止めコンセントです。

このコンセントは、傍記にLK WP ETの3つが書かれます。

図を見ても、この傍記のあるコンセントはありません。

よって、使用されていないコンセントです。

4:○

写真のコンセントは接地極付き接地端子付きコンセントです。

このコンセントは、傍記にEETが書かれます。

1階集会所の共用廊下から入ってすぐ左にある自販機横のコンセントがそれです。

よって、使用されているコンセントです。
