第二種電気工事士の過去問 令和3年度上期 午後 配線図 問48

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. 配電盤、分電盤及び制御盤の外箱は金属製である。
6. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。7.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑱で示すボックス内の接続をリングスリープで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、
ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央のO、小、中は刻印を表す。
問題文の画像

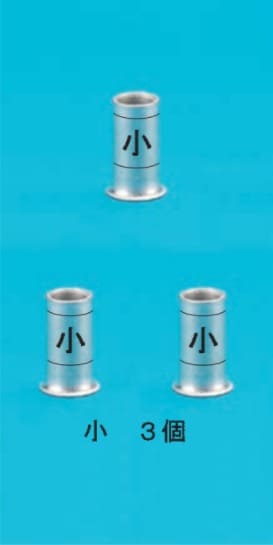

   1 .
回答選択肢の画像

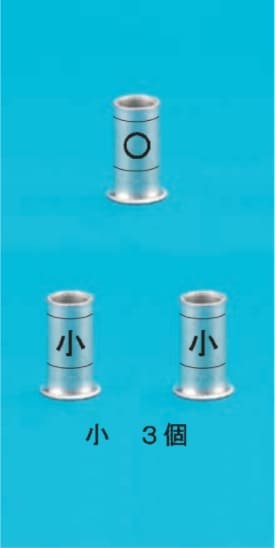

   2 .
回答選択肢の画像

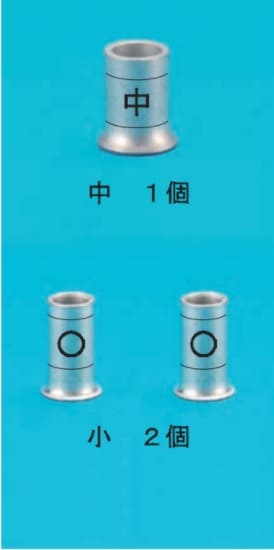

   3 .
回答選択肢の画像

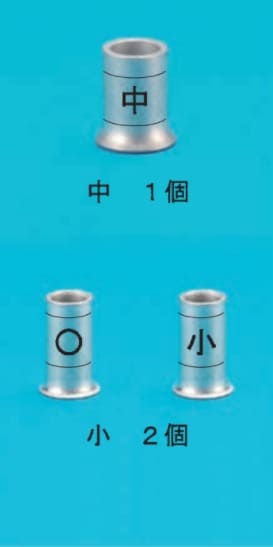

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午後 配線図 問48 )

この過去問の解説 (3件)

評価する
8
評価しない

正解は1です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯複線図を理解している。

◯リングスリーブの大きさと電線の組み合わせを理解している。

⑱のボックス内では、下記が接続されています。

Cの単相100[V]からの接地側電線を

(2つの照明イ、引掛形コンセント)に分岐させ、

電線4本の接続点が出来ます。

Cの単相100[V]からの非接地側電線を

(照明イのスイッチ、引掛形コンセント)に分岐させ、

電線3本の接続点が出来ます。

2つの照明イとスイッチを接続し、電線3本の接続点が出来ます。

VVF1.6が2~4本まではリングスリーブ小で圧着するため、

上記の接続点で使用するリングスリーブはリングスリーブ小が3個になります。

よって正解は1です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
1
評価しない

1:○

2:×

3:×

4:×

この問題は、18のジョイントボックス部分の複線図を描く必要があります。

イの照明は2つが連動してイのスイッチと繋がります。

複線図を描くと、まず17のジョイントボックスからの電源線がイのスイッチおよびコンセントの電源線と接続されます。これで、3本の接続点が1つできます。

続いて、2つあるイの照明の電源線がそれぞれイのスイッチの負荷側と繋がります。これで、3本の接続点が1つできます。

最後に、2つのイの照明からの接地線とコンセントからの接地線が、17のジョイントボックスへと続く接地線と繋がり、4本の接続が1つできます。

以上をまとめると、4本が1つ、3本が2つとなります。

使用する電線は全てVVF1.6ですので、3本と4本の接続は小の刻印で接続できます。

よって、小が3つとなり、1が正解となります。

評価後のアイコン
評価する
0
評価しない

正解は、 1 です。

⑱で示すボックス内の接続をリングスリープで圧着接続した場合の

リングスリーブの種類、個数及び圧着接続後の刻印との組合せを

答える問題です。

電線の太さは、1.6mm単線で統一されています。

この場合、以下のように決められています。

圧着刻印2本接続は、『○』印3本~4本接続は、

『小』印となっています。

リングスリーブの種類4本接続までは、『リングスリーブ小』

使用し、5本~6本接続までは、『リングスリーブ中』

使用する事となっています。

但し、単線2.0mmの太さの電線を使用する場合は、

電線の組み合わせにより刻印、スリーブの種類が異なります。

上記を踏まえ、複線図化して⑱ジョイントボックス内の電線接続状況を

調べます。

1.電源線:接続線数 3本→使用リングスリーブ『小』、刻印『小』

⑰ジョイントボックスから1本、スイッチ(イ)へ1本、

コンセントへ1本行きます。

2.接地線:接続線数 4本→使用リングスリーブ『小』、刻印『小』

⑰ジョイントボックスから1本、照明(イ)へ1本ずつ2本、

コンセントへ1本行きます。

3.スイッチ→負荷線:接続線数 3本→使用リングスリーブ『小』、刻印『小』

スイッチ(イ)から1本、各照明(イ)へ行く線が1本ずつ2本行きます。

使用リングスリーブは、『小』が3個。刻印は、全て『小』になります。

よって、正解は、1 です。
