第二種電気工事士の過去問
令和3年度下期 午後
配線図 問50

１：×

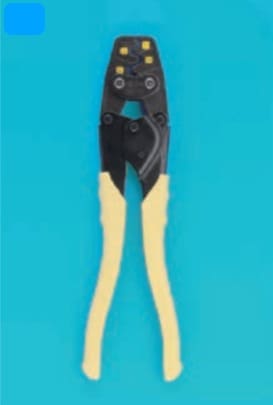

写真の道具は圧着ペンチです。

リングスリーブによる電線の接続を行う際、リングスリーブを圧着するために用いられます。

図で示すジョイントボックスの左側の配線にIV14×3(E31)と傍記があります。これは断面積14mm²のIVケーブル、線数3本を示します。断面積14mm²ですので、直径は約4mmとなります。

リングスリーブは直径1.6mm程度の電線の接続に用いるものですので、リングスリーブを使用しないため、1が正解となります。

２：○

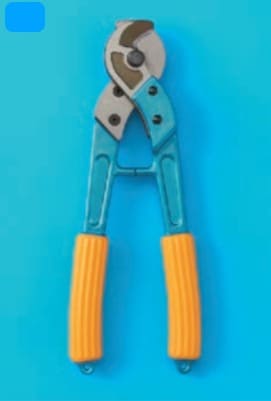

写真の道具はケーブルカッタです。

ケーブルや太い電線の切断に用います。

問題文より、配線工事はケーブル工事となっていますので使用します。

３：○

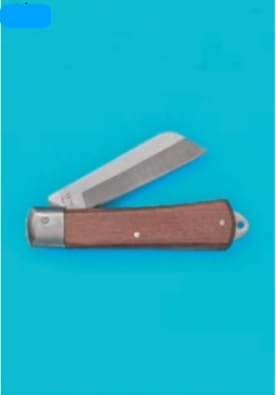

写真の道具は電工ナイフです。

電線やケーブルの被覆を剥くために使用します。

４：○

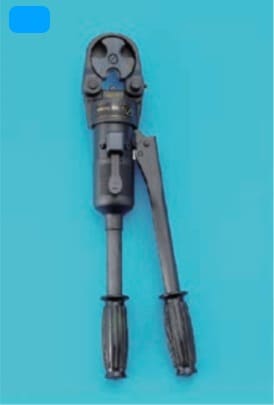

写真の道具は油圧圧着工具です。

リングスリーブで接続できないような太い電線相互の接続や電線と端子の接続に使用されます。

配線されているケーブルは断面積14mm²（直径約4mm）のIVケーブルですのでリングスリーブは用いられず、油圧圧着工具を用いて電線相互接続を行いますので、使用される道具です。

⑳ のジョイントボックスでは、三相3線式の電源ケーブルCV14の3本の配線がそれぞれ、IV14配線と接続します。

14 mm²の配線通しの接続のため、リングスリーブはP形を使います。E型のリングスリーブには14mm²の配線2本(28mm²)が入ることができません。

したがって、E型リングスリーブ接続用の圧着ペンチは使用できません。
