問題
第二種 電気工事士試験 令和4年度上期 午前 配線図 問35 (訂正依頼・報告はこちら)

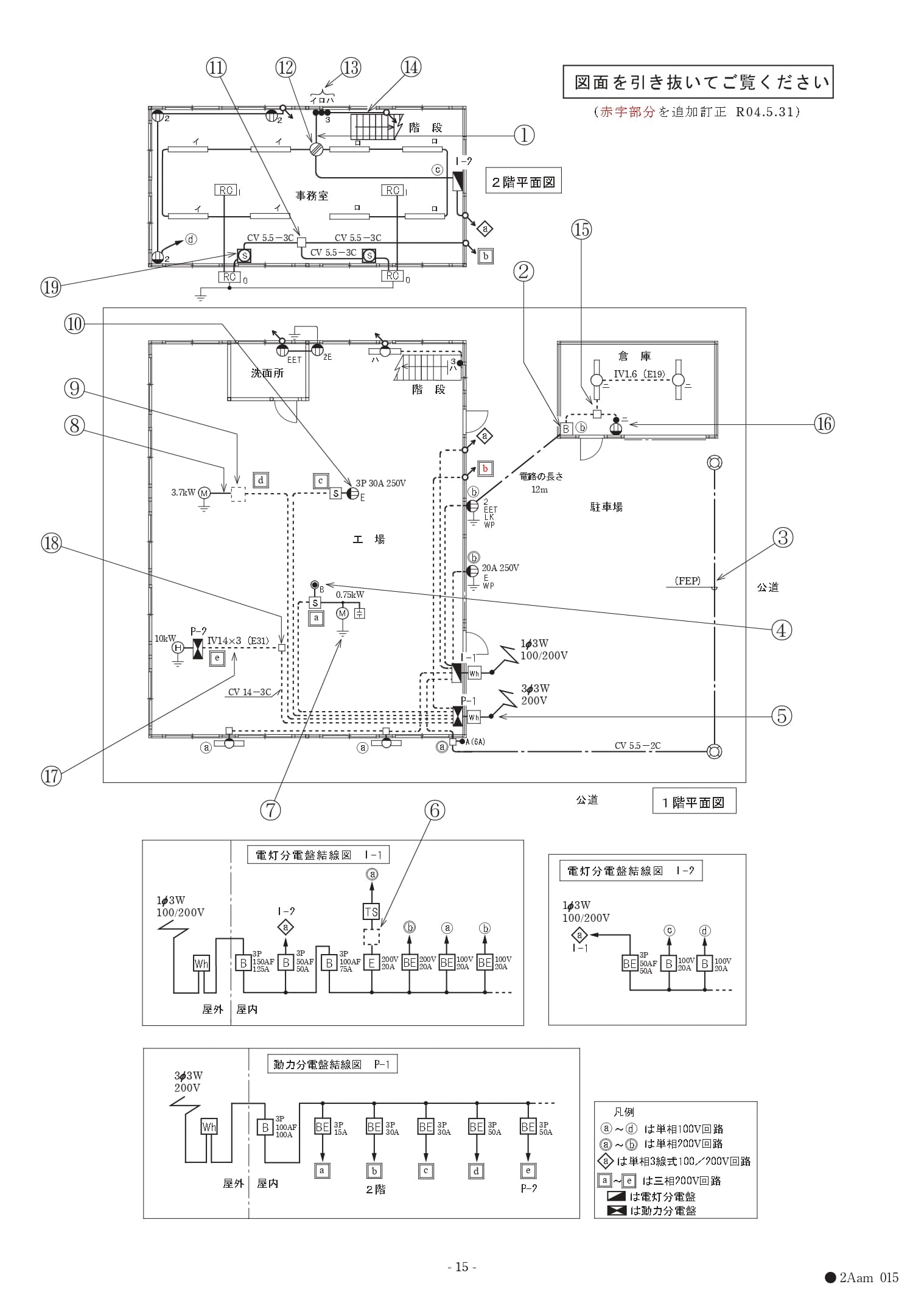

図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑤で示す引込線取付点の地表上の高さの最低値[m]は。
ただし、引込線は道路を横断せず、技術上やむを得ない場合で交通に支障がないものとする。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑤で示す引込線取付点の地表上の高さの最低値[m]は。
ただし、引込線は道路を横断せず、技術上やむを得ない場合で交通に支障がないものとする。
![問題文の画像](https://s3.ap-northeast-1.amazonaws.com/img.kakomonn.com/images/question/econstruction02/20221/40_50.jpg)
正解!素晴らしいです
残念...
Advertisement
この過去問の解説 (3件)
01
正解は 1 .2.5 です。
引込線取付点の高さは、原則として地表上4m以上、技術上やむを得ない場合で交通に支障がないときは2.5m以上となります。
よって、正解は 1 .2.5 となります。
参考になった数18
この解説の修正を提案する
02
答えは1の「2.5m」です。
引き込み線の取付点の高さは原則4m以上ですが「引込線は道路を横断せず、技術上やむを得ない場合で交通に支障がない」場合は2.5mとなります。
ちなみに道路を横断する場合は5m以上になるのでこのような注釈がついています。(こちらが製図で出題されることはないと思いますが…)
参考になった数6
この解説の修正を提案する
03
答えは(1)「2.5[m]」です。
引き込み線の地表上の高さは原則として4m以上ですが、技術上やむを得ない場合で交通に支障がない時は2.5m以上とすることができます。
参考になった数5
この解説の修正を提案する
