第二種電気工事士の過去問 令和4年度上期 午前 配線図 問50

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図で、使用されていないコンセントは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問50 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (3件)

13

正解は4です。

ないものを探さなければならないので全部見ていく必要がありそうです。

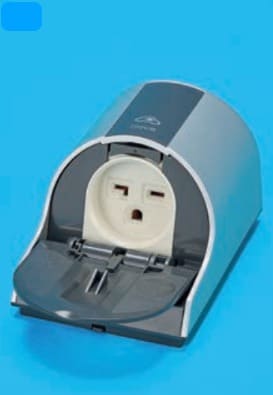

1は変わった形をしていますが

「250V(横に並んでいる)20A(┐形になっている)WP(防雨型)」です。

おそらく電気自動車用でしょうか。

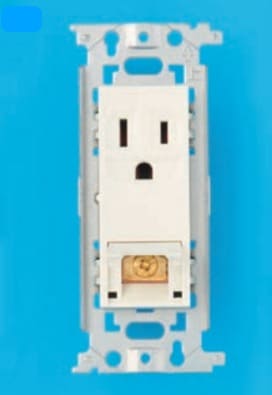

2はEET(接地極接地端子つき)

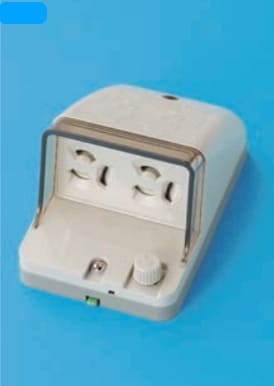

3はWP(防雨)LK(抜け止め)EET(接地極接地端子)2(コンセント2つ)

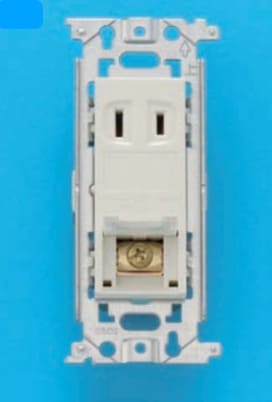

4はET(接地端子)

その他試験で出そうなものとしてはE(接地極あり接地端子なし)があります。

図面を見ると壁の外側に1と3はあります(防雨型なので屋外側をみるとよいでしょう)

EETが洗面所にあります。

したがって、4のETがないということがわかります。

ここ数年で、1のような新しいタイプのコンセントが写真として出題される傾向があります。

ただし、ほかの選択肢がベーシックな写真ということが多いので、記号を確実に覚えたほうが新製品のカタログを見るよりはよさそうです。

付箋メモを残すことが出来ます。
5

正解は 4 です。

(1)20A 250V E WP(防雨形)

(2)EET(接地極付接地端子付コンセント)

(3)2 EET LK(抜け止め形) WP防雨形)

(4)ET(接地端子付コンセント)

よって、配線図で使用されていないコンセントは 4 となります。

3

答えは(4)です。

(1)及び(3)の防雨形コンセント(15・20A兼用接地極付き)、(2)設置端子付きコンセント(15A設置極付き)は使用されております。

(4)のコンセントには設地端子は付いていますが、設地極がついていない15Aコンセントです。
