第二種電気工事士の過去問 令和4年度上期 午前 配線図 問49

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑲で示す図記号の器具は。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問49 )

この過去問の解説 (2件)

評価する
0
評価しない

正解は1です。

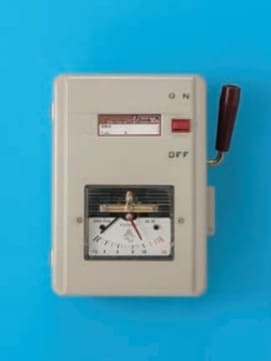

1は「電流計付箱開閉器」で図の通り□と〇の中にSを書きます。

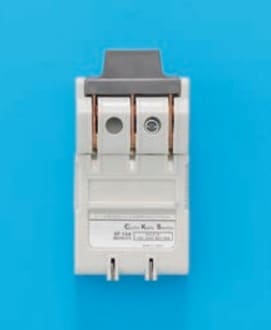

2は「カバー付きナイフスイッチ」ですが、書くとしたら□にSです。(ほかの開閉器もこの記号になる)

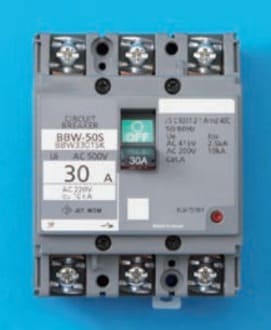

3は「配線用遮断器」なので□にBです。

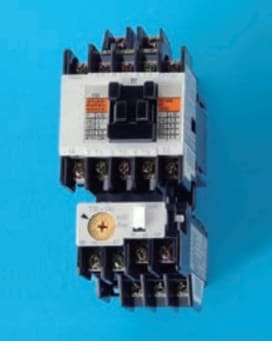

4は「電磁開閉器」で2と同じく□にSとなりますが、本図面の④のように押しボタン●Bが近くにあります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

答えは(1)です。

(1)は電流計付箱開閉器です。

(2)カバー付きナイフスイッチです。

(3)過負荷保護付漏電遮断器です。

(4)電磁開閉器です。
