第二種電気工事士の過去問
令和4年度上期 午後
配線図 問42
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種 電気工事士試験 令和4年度上期 午後 配線図 問42 （訂正依頼・報告はこちら）
図は、木造2階建住宅の配線図である。この図に関する問いに対して、答えを１つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢（答え）の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す図記号の器具は。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢（答え）の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す図記号の器具は。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
正解は４です。

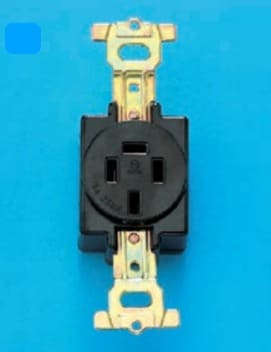

１は３相２５０［V］、３０［A］ 接地極付きです。

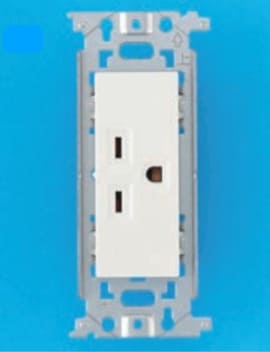

２は単相２５０［V］、１５［A］ 接地極付きです。
３は単相１２５［V］、２０［A］ 接地極付きです。

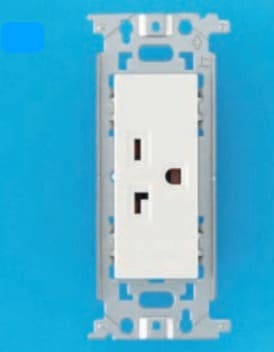

４は単相２５０［V］、２０［A］ 接地極付きです。
穴が縦の場合は１２５［V］、横になっていれば２５０［V］です。
さらに、穴に出っ張りがある場合は２０［A］、なければ１５［A］です。
電灯分電盤結線図を見ると、１Φ３W 、１００ ２００［V］とあります。
これは、単相３線式で１００，２００［V］の電源が引き込まれているということです。
単相の電源に３相用のコンセントは使えないので、選択肢１は除外されます。
ここで、コンセントを見ると２５０［V］２０［A］なので、正解は４です。
参考になった数31
この解説の修正を提案する
02
コンセントの形状を問う問題です。
問題のコンセントは20A250V E です。
覚え方としては差込口が縦に並んでいる（| | )なら100V(125V)、横に並んでいる(- - )なら200V。
左側の差込口が曲がっているものは20Aです。Eは接地極（半円の穴）です。
以上を踏まえますと正解は４です。
２は200V15A E
３は125V15A E
４は200V20A E
ちなみに１は三相200V接地極付きになります。
参考になった数12
この解説の修正を提案する
03
⑫ の電源は、分電盤の n から供給される単相200 V電源からきます。
コンセントの仕様は、定格電圧 250 V 、定格電流 20 A 、接地極付きです。
単相 200 V 、20 A のコンセントの刃受けの形状は、選択肢 4 の形状で、コンセント⑫の形状は、これに接地極が付いた形状となります。
×
誤りです。写真は、三相 200 V 用のコンセントで、接地極が付いています。コンセントに表記する記号は、3P 250 V E です。
×
誤りです。写真は、単相 200 V ，15 A ，接地極付きのコンセントです。コンセントに表記する記号は、250 V E です。
×
誤りです。写真は、単相 100 V ，20 A ，接地極付きのコンセントです。コンセントに表記する記号は、20 A E です。
○
正解です。
＜参考＞
コンセントの形状は、コンセントの刃受けの形状が、縦並び(並びの片方が長い)なら単相 100 V、横並びなら 単層 200 V です。定格電流が15 A，20 A兼用と20 A専用によって、刃受けの1つが形状の異なる曲がり方で、横に曲がります。
接地極が付く場合は、最下端に○に近い形が付随します。
参考になった数6
この解説の修正を提案する
