第二種電気工事士の過去問 令和4年度上期 午後 配線図 問43

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造2階建住宅の配線図である。この図に関する問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢(答え)の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑬で示す図記号の機器は。
問題文の画像

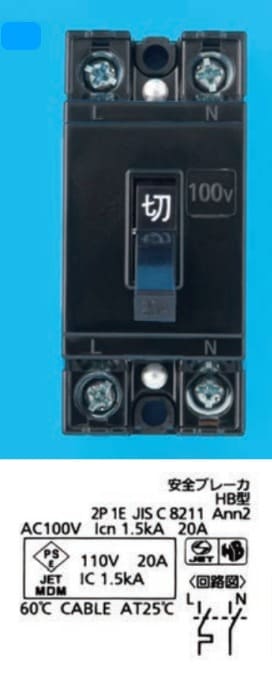

   1 .
回答選択肢の画像

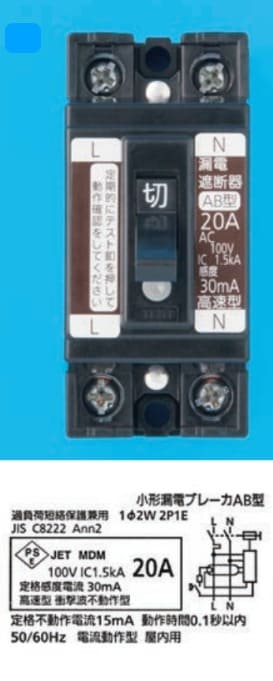

   2 .
回答選択肢の画像

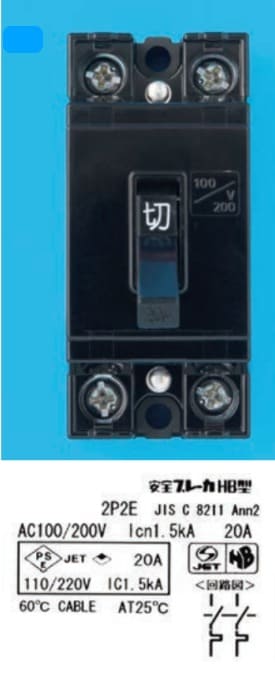

   3 .
回答選択肢の画像

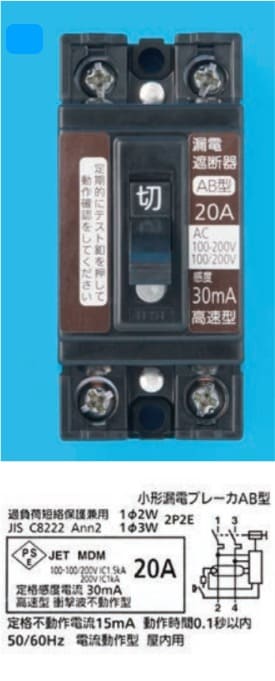

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午後 配線図 問43 )

この過去問の解説 (2件)

評価する
0
評価しない

正解は3です。

Bは配線用遮断器です。

よって、選択肢2,4は除外されます。

次に、200[V]、2P、20[A]とあります。

配線用遮断器が200[V]対応のものでなければなりません。

選択肢3の配線用遮断器には、100/ 200[V]とあり、200[V]にも対応しているとわかります。

よって、正解は3です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

問題の機器は「B」で200V/2P/20A とあります。

なので100Vと明記されている1と4は違います。

Bは配線用遮断器なので3が正解です。

ちなみに、2と4は漏電遮断器ですが記号は「E」になります。
