第二種電気工事士の過去問 令和4年度上期 午後 配線図 問47

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造2階建住宅の配線図である。この図に関する問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢(答え)の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑰で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。
問題文の画像

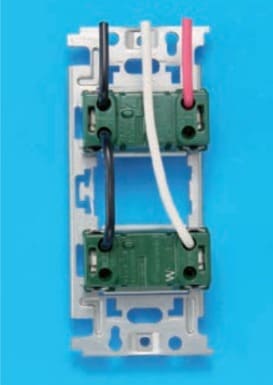

   1 .
回答選択肢の画像

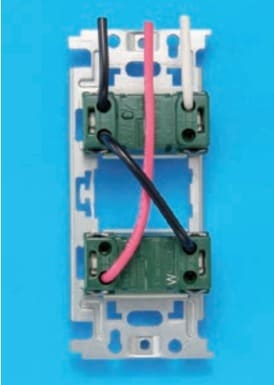

   2 .
回答選択肢の画像

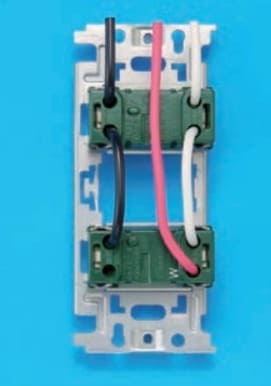

   3 .
回答選択肢の画像

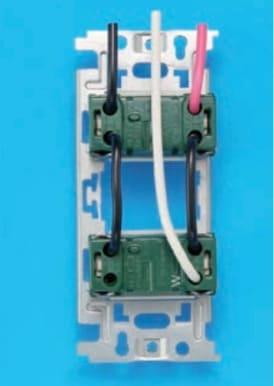

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午後 配線図 問47 )

この過去問の解説 (2件)

評価する
0
評価しない

正解は3です。

配線図のように、上側がスイッチで、下側がコンセントになります。

コンセントのW表記がされている穴には、無条件で白色の電線を接続しなければなりません。

ここで、選択肢1、4が除外されます。

次に、赤色の電線は負荷に接続されているとのことですので、スイッチに接続されます。

よって、選択肢2が除外されます。

よって、正解は3になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

スイッチとコンセントの配線の問題です。

条件に従えば

「スイッチは黒と赤の線が出ている」

「コンセントは黒と白の線が出ている」

ことになります。また、器具が2個あるため黒(非接地)はわたりが必要です。

接地側はわたりはいりません。

この条件を満たしているので、正解は3です。
