第二種電気工事士の過去問
令和4年度上期 午後
配線図 問46

今度はリングスリーブではなく差込型コネクタになります。

ただ、合計3個であることはわかってますので、「非接地の数」「接地の数」「スイッチ線の数」をそれぞれ求めることになります。

まず右側の→©は分電盤から来てますので接地1本、非接地1本です。

上部にコンセントがありますので接地1本、非接地1本です。

⑭の線は接地1本、非接地1本にくわえ、コのスイッチ線1本です。

右下のCLはスイッチ線1本、接地1本です。

左下の部分ですが、サの3路スイッチと負荷は上記の部分に影響を与えていないため、接地1本、非接地1本を通せばよいことになります（スイッチ線などはない）

ということで合計すると、スイッチ線2本、非接地４本、接地5本になりました。

したがって答えは４になります。

正解は４です。

複線図を書いていきます。

まず、電源 Ⓒ から負荷には白色の電線（接地側）が接続されます。

この時点で白色の電線は５本接続されているので、５本用の差し込み型コネクタが必要になります。

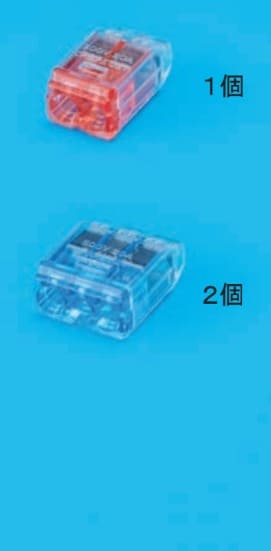

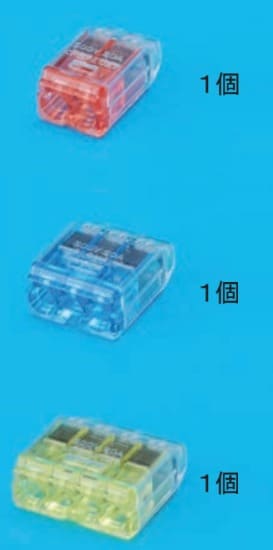

よって、選択肢１，２が除外されます。

次に黒色の電線（非接地側）を接続します。

電源 Ⓒ からコンセント、ボックス（他の負荷）、ジョイントボックスを接続します。

この時点ではシーリングライトに非接地側電線をつないではいけません。

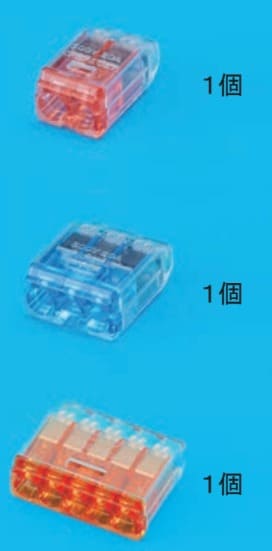

よって、４本接続されることになるので、４本用の差し込み型コネクタが必要になります。

次にスイッチからシーリングライトまでを接続するので、２本用の差し込み型コネクタが必要になります。

よって、正解は４です。

JB ⑯ に入る配線は、電源盤の c 電源から来る100 V電源で、接地線と非接地線 (以後は接地線 W、非接地線 Bと言います) です。電源からのWとB配線は、コンセント、JB ⑮ 、階段下のJB へと配線されます。

JB ⑯ から出る配線は、和室前のシーリングライト(以後CLとします)「コ」への接地側へのW電源線とCL「コ」の負荷側の配線が接続されます。

この配線は、JB ⑮ を通して、玄関側にあるスイッチ「コ」の負荷側の接点から接続されます。

以上から、JB ⑯ での接続点は、次のようになります。

・W線は、5配線から接続されます

・B線は、4配線から接続されます。

・CL「コ」の負荷側の配線は、2配線で接続されます。

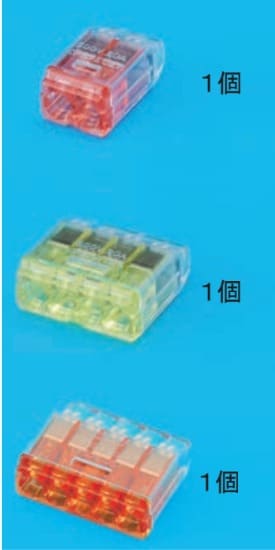

使用する差込形コネクタの種類と最少個数は、

・差込口5つのコネクタが1個

・差込口4つのコネクタが1個

・差込口2つのコネクタが1個

です。
